QX2304
阅读:8611时间:2014-09-12 11:16:28

  QX2304是一款高效率、低功耗、低 纹波、高工作频率的PFM同步升压DC-DC 变换器。
  QX2304仅需要三个外围元件,就可 完成将低输入的电池电压变换升压到所需 的工作电压。
  QX2304的输出电压,可通过内部调 节进行选择(步进 0.1V),方便客户应用 于不同的输出负载情况。
  QX2304系统输 出电压具有低纹波,低噪声的特点。
  QX2304内置的同步开关管可极大降 低开关管上的损耗,使效率可达95%.
  QX2304工作于 PFM 模式,可有效降低轻 载模式下的损耗,提高设备的使用周期。 同时,芯片低的静态电流可进一步降低系 统损耗。

参数

  1、效率:95%
  2、工作频率:300 KHz
  3、低静态电流:15uA
  4、可选输出电压:2.5V~3.6V
  5、输出精度:±2.5%
  6、宽输入电压范围:0.9V~3.6V
  7、低纹波,低噪声

应用领域

  1~2 个干电池的电子设备、电子词典、数码相机、LED 手电筒、 LED 灯、血压计、MP3、遥控玩具、 无线耳机、无线鼠标键盘、医疗器械、 防丢器、汽车防盗器、充电器、VCR、 PDA 等手持电子设备

额定参数值

电气特性

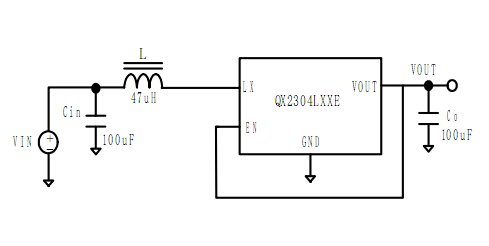

典型应用电路图

方框图

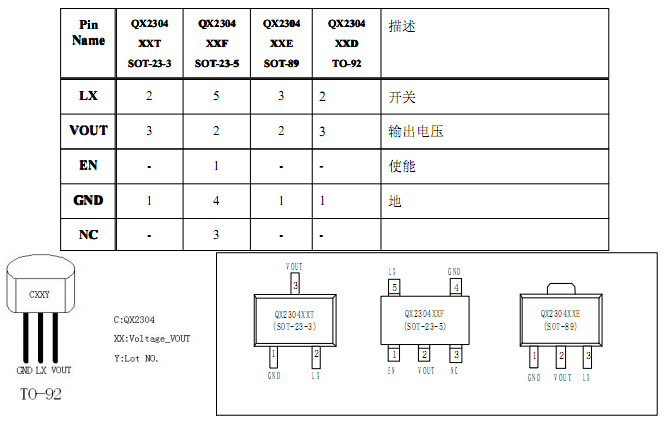

管脚定义

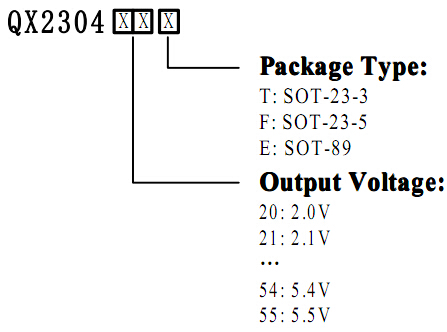

订货信息
