LTC3621
阅读:5401时间:2013-08-21 17:15:14

  LTC3621 一款具有 3.5μA 静态电流的 17V、1A、同步降压型稳压器,紧凑型 6 引脚 DFN (2mm x 3mm) 封装或具有电源良好输出和独立 SGND 引脚的 8 引脚 MSOPE 封装。



主要特点

  宽 VIN 范围:2.7V 至 17V

  宽 VOUT 范围:0.6V 至 VIN

  95% 效率

  过热保护

  内部补偿和软起动

  低 IQ < 3.5μA,零电流停机模式

  恒定频率 (1MHz / 2.25MHz)

  可在低 IQ 条件下执行完整的压差操作

  1A 额定输出电流

  ±1% 输出电压准确度

  电流模式操作用于实现超卓的电压和负载瞬态响应

  脉冲跳跃、强制连续、突发模式 (Burst Mode) 操作

性能概要

  LTC3621 针对噪声应用而言,LTC3621 可通过配置以在脉冲跳跃模式或强制连续模式下运作,从而减少噪声和潜在的 RF 干扰。60ns 最小导通时间可将 16V 输入电压降至 2.5V,并具备2.25MHz 开关频率以及无脉冲跳跃,非常适合单节或双节锂离子电池应用,以及 12V 中间总线和汽车系统应用。

  该降压型稳压器在 2.7V 至 17V 的输入电压范围内运作,并可在输送高达 1A 输出电流的同时提供一个介于 0.6V 和 VIN 之间的可调输出范围。同步整流效率可达 95%,而在突发模式 (Burst Mode) 操作时于无负载情况下的静态电流仅为 3.5?A.它们的恒定频率电流模式架构可限度地减少开关噪声,并提供非常快的电压和负载瞬态响应。

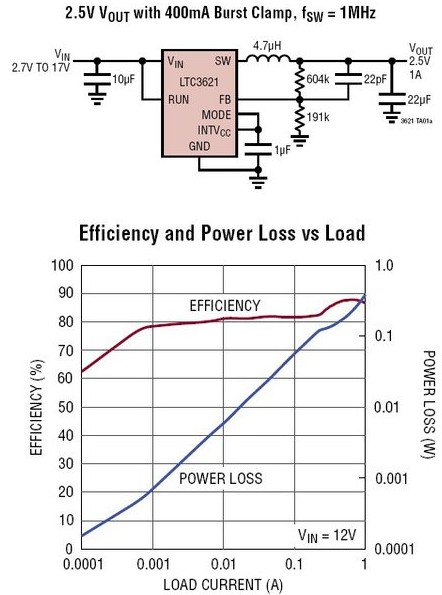

典型应用



  LTC3621 在固定的 1MHz频率开关,而 LTC3621-2 则在2.25MHz.开关频率固定至 1MHz 或 2.25MHz.稳压器具有超低的静态电流,并可在宽 VOUT 范围内实现高效率。可确保在 -40°C 至 125°C 的结温范围内工作,千片批购价为每片 2.81 美元。适用于便携式手持扫描仪、汽车应用、应急无线电等行业。
