精密二极管（简称PD）是由运放和二极管组成组成的器件，是一种具有稳定电压和稳定电流功能的高精度二极管。它工作温度适应范围较宽、线性好、稳定性非常高，主要应用于各种电子电路中，作为恒流源或恒压源。它的电路图形符号和文字符号与普通二极管相同。常用的精密二极管有HW系列（单管）、SHW系列（对管）和THW系列（带温控器）等。精密二极管的电路可用来实现把微弱的交流电转换成单向脉动电的精密整流或精密检波。

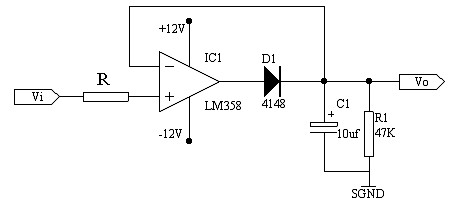

Δ二极管D接在电压跟随器反馈支路中。
ΔD导通时，
(开环增益)，与上面普通二极管导通时Uo=Ui－UD相比，UD的影响减小到
。如果死区电压UD=0.5V，则
，可见Ui’只要大于5μV使D导通，就有输出。
Δ工作原理分析见图(b)传输特性。当Ui>0，Uo’>0，D通iL>0，Uo=Ui 当Ui<0，Uo’<0，D止iL=0，Uo=0
精密二极管是一种可以对二极管的结电压影响实行主动补偿的有源电路，图中
常见精密二极管的性能参数：
型号 HW14 工作温度范围（°C） -50～+125 动态电阻（Ω）4.5 470
型号 HW15 工作温度范围（°C） 0～+125 10 动态电阻（Ω）900
型号 HW16 工作温度范围（°C） -50～+125 5 动态电阻（Ω）450
型号 HW17 工作温度范围（°C） 0～+350 3.9 动态电阻（Ω）470
