分光器
阅读:36277时间:2010-12-20 22:19:40

  分光器是EPON系统中不可缺少的无源光纤分支器件。作为连接OLT设备和ONU 用户终端的无源设备,它把由馈线光纤输入的光信号按功率分配到若干输出用户线光纤上。

简介

  分光器一般有1分2、1分4、1分8、1分16、1分32五种分支比。对于1 分2的分支比,功率会有平均分配(50:50)和非平均分配(5:95、40:60、 25:75)多种类型。而对于其他分支比,功率会平均分配到若干输出用户光纤去。对于上行传输,分光器把用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端(OLT)。

  分光器不需要外部能源,仅需要入射光束,但会增加光功率损耗,这主要是由于它们对入射光进行分光,分割了输入(下行)功率的缘故。这种损耗称为分光器损耗或分束比,通常以dB 表示,并且主要由输出端口的数量决定。运营商可按照组网不同采用不同规格的分光器。

  注意:分光器已属标准件,唯一要求就是定制的分光器工作波长必须符合相关表格要求。

规格举例

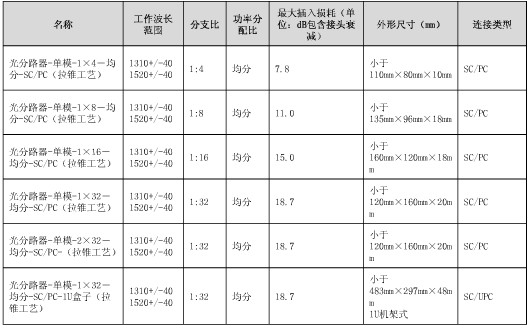

分光器的规格举例

使用环境

  分光器应用环境要求使用环境:-30~65℃,RH 5-95%

  如果产品用在室外(例如下水道/室外机箱),需要防霉、避免阳光直晒、太潮湿、或与其他热源靠得太近,有些地区还需要防盐雾等。

  最好光纤加上其他的防护措施,防止鼠咬。分

  光器所处位置不易被其他物体碰撞,不易被人够着,以免被人为破坏;

  尾纤支持抗拉伸能力: <= 5 牛顿

  防水设计: 必须放置在防水、防尘密封型容器中。

  防电设计: 抗雷击和电网高压使用寿命: >= 10年

  室外型分光器,可安装在人井,路边,电线杆等地方,防水防腐蚀

选择

  从技术层面讲,光分路器主要有两种:热熔拉锥型和 PLC 平面波导型.一 般来讲 1×2 和 1×4 可以使用热熔拉锥型, 1×4 及以上建议采用 PLC 平面波导 型, PLC 型分光器采用半导体工艺技术, 分光一致性好, 通道均匀性好, PON 是 建设的首选.

  目前国内生产 PLC 分光器的厂家不少,这里不介绍.在选择时要 注意工作波长范围,尽量选择 1260nm~1650nm 全波段的,有的厂家插入损耗 指标有优等品与标准品之分,如果系统要传输 CATV 视频信号,还要注意回波 损耗指标.
