1）透光性：P C板透光率可达92%，可与玻璃相妣美，有“透明钢板”之称。UV涂层板在太阳光下爆晒不会产生黄变，雾化，透光不佳，十年后透光流失仅为6%，PVC流失率则高达15%—20%，玻璃纤维为12%-20%。

　　（2）抗撞击：撞击强度是普通玻璃的250-300倍，同等厚度亚克力板的30倍，是钢化玻璃的2-20倍，用3kg锤以下两米坠下也无裂痕，有“不碎玻璃”和“响钢”的美称。

　　（3）防紫外线：PC板一面镀有抗紫外线（UV）涂层，另一面具有抗冷凝处理，集抗紫外线、隔热防滴露功能于一身。可阻挡紫外线穿过，及适合保护贵重艺术品及展品，使其不受紫外线破坏。

　　（4）重量轻：比重仅为玻璃的一半，节省运输、搬卸、安装以及支撑框架的成本。

　　（5）阻燃：国家标准GB50222—95确认，PC板为难燃一级，即B1级。PC板自身燃点是580摄氏度，离火后自熄，燃烧时不会产生有毒气体，不会助长火势的蔓延。

　　（6）可弯曲性：可依设计图在工地现场采用冷弯方式，安装成拱形，半圆形顶和窗。最小弯曲半径为采用板厚度的175倍，亦可热弯。

　　（7）隔音性：PC板隔音效果明显，比同等厚度的玻璃和亚加力板有更佳的音响绝缘性，在厚度相同的条件下，PC板的隔声量比玻璃提高3—4DB。在国际上是高速公路隔音屏障的材料。

　　（8）节能性：夏天保凉，冬天保温，PC板有更低于普通玻璃和其它塑料的热导率（K值），隔热效果比同等玻璃高7％-25％，PC板的隔热至49%。从而使热量损失大大降低，用于有暖设备的建筑，属环保材料。

　　（9）温度适应性：PC板在-100摄氏度时不发生冷脆，在135摄氏度时不软化，在恶劣的环境中其力学，机械性能等均无明显变化。

　　（10）耐候性： PC板可以在－40℃至120℃范围保持各项物理指标的稳定性。人工气候老化试验4000小时，黄变度为2，透光率降低值仅0.6％。

　　（11）防结露： 室外温度为0℃，室内温度为23℃，室内相对湿度低于80％时，材料的内表面不结露。

　　PC板的安装可分为嵌入安装法及螺丝安装法

　　（1）嵌入安装法--图示如下：

　　A. PC板上的保护膜会影响与密封材黏合，故在PC板嵌入前应先切掉嵌入PC板上之保护膜。

　　B. PC板嵌入时，需有适当的嵌入量及胀缩空间。如嵌入量太小，则PC板可能因风压或其他重压而脱落；如胀缩空间不够，PC板也可能因膨胀而框架间产生极大的应力，此可能导致破坏。下表整理不同跨度长度，而应有的嵌入量及胀缩空间。

　　* 风压根据200kf/m2

　　* 嵌入量及窗框深度的计算公式列于附录中（P-25）

　　（1）螺丝安装法--图示如下：

　　A.螺丝间距，可依板厚，作适当的配置，间距太小及太大均不好，如间距太小，有时会因太紧而引发应力，造成破板；如间距太大，又可能使PC板固定不稳固。适当的间距，建议如下：

　　a.板厚3.0mm以下，间距为10~20公分

　　b.板厚3.0mm以上，间距为20~30公分

　　c.若以压条固定时，间距为30~50公分

　　注：如有自攻螺丝直接锁在PC板上，则螺丝间距愈大，对破坏防止愈好。

　　B. 螺丝孔的尺寸须考虑PC板夏冬季及昼夜之热胀冷缩。一般而言，螺丝孔应较螺丝直径大2~4mm，以预留膨胀空间。

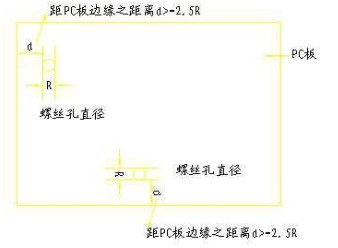

　　C. 螺丝孔的位置离PC板的边缘太近时，非常容易造成破坏，一般而言，螺丝孔的位置距离板边缘的距离，至少为螺丝孔直径的2.5倍以上。如为4mm的螺丝，则螺丝孔的位置至少离PC板边缘要有1公分以上。

　　D.螺丝不可锁太紧，而产生变形后，否则会引发应力。

　　E.锁在PC板上的螺丝不要试用自攻螺丝，自攻螺丝所在愈厚的板材，其所产生的应力愈大。

　　F.为防止螺丝直接压迫板面，减少压力，可用垫圈或华司充垫其间，但PVC垫圈及某些橡胶垫圈会破坏PC板，不可使用，建议使用垫圈的材质为DPDM rubber,Silicone rubber及Neoprene rubber。

　　（1）嵌入法之安装条例

　　A.木制或金属窗框之嵌入

　　a.在窗框基部防水剂或防水胶带。

　　b.装入PC板，但在底部需留伸缩空间。

　　c.很快的用夹片去固定。

　　d.在PC板的外侧涂附防水剂。

　　B.标准型铝窗之嵌入

　　a.在铝窗之槽沟中先放入一些软质的支撑材，如缓冲材或防水胶带，其高度要大于其应该预留的胀缩空间。

　　b.放入PC板。

　　c.两边间隙可用缓冲材或防水胶带固定。

　　d.用防水剂封合。

　　C.最常用于公共工程的嵌入法：

　　a.于PC耐力板嵌入时，先预留适当的胀缩空间。

　　b.装入PC板。

　　c.用防水胶带或填缝料做防水施工。

　　d.覆盖金属压条。

　　e.用螺丝固定。

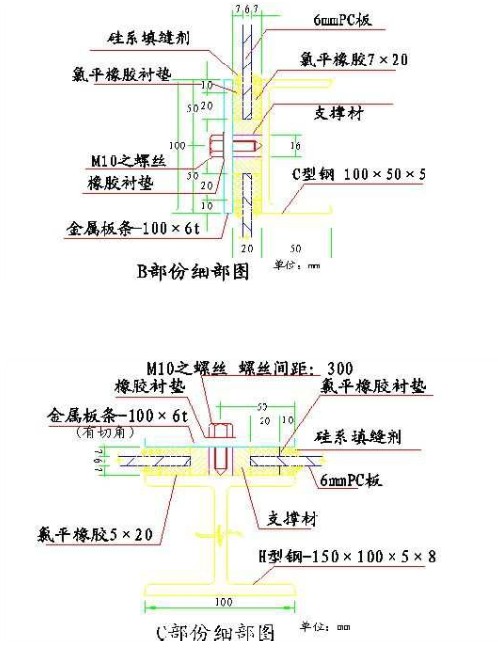

　　（2）螺丝固定法之安装实例

　　A.拱形建筑之安装例

　　（1）清洁金属骨架，不可有金属弯管油或酸洗液等化学物质残留于骨架上。

　　（2）预留膨胀空间，胀缩数值可由下列公式计算而得

　　胀缩值=线性膨胀系数×长度×温度变化值

　　线性膨胀系数为固定值=7×10-5(cm/cm/℃)

　　例：长度100公分的PC板，如日夜温差有40℃，则其预留膨胀空间若干？

　　胀缩值=7×10-5(cm/cm/℃) ×100(cm) ×40(℃)=0.28（cm）

　　故预留膨胀空间至少要0.28公分以上

　　（3）PVC垫圈中的可诉剂（DOP）及某些橡胶垫圈中的化学物质会移行到垫圈表面，与PC板接触后会破坏PC板，故不可试用。建设试用垫圈的材质为EPDM rubber,Silicone rubber及Neoprene rubber，如未有适合材质的垫圈，则ningyuan宁愿不用垫圈，也不可选用到会破坏PC板材质的垫圈。

　　（4）密封处理可使用中性的Silicone系（alcohol type，Toshiba及G.E公司皆有贩售此物）或双面防水胶带或橡胶押条。

　　（5）双面防水胶带除试用于防水外，尚可用于PC板与骨架间，当做衬垫材。大部分双面胶带上的胶对PC板皆有破坏，故须选择不会破坏PC板的双面防水胶带，目前日本SLIONTEC公司所生产的丁基防水胶带，编号5932不会对PC板产生破坏，可用于PC板施工上。

　　（6）裁切时须用电动工具，锯片为碳化钨材质，裁切时须将板材固定避免震动。

　　（7）PC板极易刮伤，故裁切时勿将保护膜撕开。裁切前若须标线记号，尽可能标记在保护膜上，如必须直接标记在板材上，请使用蜡笔，应避免使用尖锐工具标记。安装完成后，才能撕掉保护膜。

　　（8）新建之建筑物之水泥地面未全干时，PC板不可直接接触其上，否则水泥中的硷性成分会破坏PC板。

　　（9）PC板如须弯曲使用，其施工半径需大于容许曲率半径。容许曲率半径的计算如下：

　　屋外用途---容许曲率半径（R）需超过板厚的180倍以上

　　屋内用途---容许曲率半径（R）需超过板厚的150倍以上

　　例如：3mmPC板用于屋外，其曲率设计为何？

　　3mm×180=540mm=54cm，所以设计曲率的半径至少要由54公分以上

　　（10）曲率半径（R）小于板厚的180倍时，弯曲施工须先热处理，如真空成型即为热处理成型的方式之一但热处理的温度如高于150°时，要注意PC板本身的干燥问题及保护膜需先撕除。

　　（11）PC板表面灰尘，污物一般先以软质布或海绵沾中性清洁剂擦拭，再用清水彻底冲洗，以软质布擦干。

　　如需试用溶剂清洁时，切记大部分的溶剂，如甲苯、丙酮、汽油、四氯化碳等，对PC板皆会有破坏，绝不能试用。建议试用于PC板的溶剂为醇类，如酒精或异丙醇等。
