① 刻度为0.01mm的千分表

　　② 刻度为0.001mm的千分表

　　③ 杠杆式千分表

　　① 刻度为0.01mm的千分表

　　测量轴移动1mm相当于长轴转动一圈，测量范围有5mm、10mm不等。

　　② 刻度为0.001mm的千分表

　　测量轴移动0.2mm相当于长轴转动一圈，测量范围有1m、2mm、5mm不等。

　　③ 杠杆式千分表

　　杠杆式千分表中，一般有按照0.01mm分度，测量范围为0.5mm、0.8mm的千分表以及按照0.002mm分度，测量范围为0.2mm、0.28mm的千分表。

　　a)安装时，要使倾斜角θ尽量小。

　　图1 千分表的安装

　　b)安装在支撑器具（支架）上时，要将套筒的根部拧紧。

　　图2 千分表的安装

　　c)支撑器具（支架）要尽可能牢固，安装时重心尽量靠近基座。

　　图3 千分表的安装

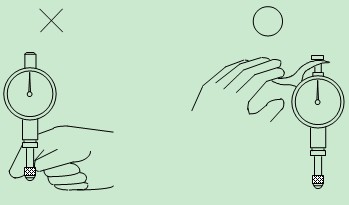

　　需要抬起测量轴时，使用提升臂。

　　图 千分表的使用方法

　　指示值要从正对面读取。

　　指示值＝短针的指示值＋长针的指示值

　　图 千分表的读取方法

　　①根据使用目的，选择适合的千分表。

　　仔细确认千分表的种类、刻度和测量范围等项目。

　　②不要掉落或发生磕碰。

　　安装在带驱动装置的车床或加工中心等设备上时，要特别注意。

　　①选择保管场所

　　a)避免阳光直射。

　　b)湿气少和通风好的地方。

　　c)尘埃少的地方。

　　d)不要和工具及工件放在一起。

　　e)决定保管场所。

　　②使用后的注意事项

　　a)使用后，用干布仔细擦去贴付在各部位的脏污。

　　b)需要长期保管时，要用浸有防锈油的布涂油防锈。涂抹时，千分表的测量轴、轴承部分等部位都不可沾上油。

　　c)保管时，要尽可能放在箱盒中。
