STM32F103TBU7包括在72MHz频率下运行的高性能ARM?Cortex?-M332位RISC内核、高速嵌入式存储器(高达128KB的闪存和高达20KB的SRAM)，以及连接到两条APB总线的一系列增强型I/O和外围设备。它提供两个12位ADC、三个通用16位定时器和一个PWM定时器，以及标准和高级通信接口：最多两个I2C和SPI、三个USART、一个USB和一个CAN。此设备在2.0到3.6V的电源下工作。可在-40至+85°C温度范围内使用，也可在-40至+105°C扩展温度范围内使用。一整套节能模式允许设计低功耗应用。STM32F103TBU7包括六种不同封装类型的设备：36针到100针。
| 制造商 | 意法半导体 |
| 制造商产品编号 | STM32F103TBU7 |
| 描述 | IC 单片机 32BIT 128KB FLSH 36VFQFPN |
| 详细描述 | ARM?Cortex?-M3series微控制器IC32-位72MHz128KB(128Kx8)闪存36-VFQFPN(6x6) |
| 类别 | 集成电路(IC)嵌入式-微控制器 |
| 系列 | STM32F1 |
| 包装 | 托盘 |
| 工作温度 | -40°C~105°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 36-VFQFN裸露焊盘 |
| 供应商器件封装 | 36-VFQFPN(6x6) |
| 基本产品编号 | STM32F103 |
STM32F103TBU7
| 零件状态 | 在售 |
| 核心处理器 | ARM?Cortex?-M3 |
| 内核规格 | 32-位 |
| 速度 | 72MHz |
| 连接能力 | CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB |
| 外设 | DMA，电机控制PWM，PDR，POR，PVD，PWM，温度传感器，WDT |
| 输入/输出数量 | 26 |
| 程序存储容量 | 128KB(128Kx8) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 20Kx8 |
| 电压-供电(Vcc/Vdd) | 2V~3.6V |
| 数据转换器 | 模数10x12b |
| 振荡器类型 | 内部 |
| 案例/包装 | UFQFPN |
| 引脚数 | 36 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32乙 |
| 闪存大小 | 128KB |
| 频率 | 72兆赫 |
| 界面 | CAN、I2C、IrDA、LIN、SPI、UART、USART、USB |
| 最大频率 | 72兆赫 |
| 最高工作温度 | 85°C |
| 最大功耗 | 1瓦 |
| 最大电源电压 | 3.6V |
| 内存大小 | 128KB |
| 内存类型 | 闪光 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2伏 |
| 标称电源电流 | 1.7μA |
| A/D转换器数量 | 2 |
| 通道数 | 10 |
| I2C通道数 | 1 |
| I/O数量 | 26 |
| 可编程I/O数量 | 26 |
| PWM通道数 | 6 |
| SPI通道数 | 1 |
| 定时器/计数器的数量 | 4 |
| USART通道数 | 2 |
| 看门狗定时器 | 是的 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 辐射硬化 | 不 |
核心：手臂32位皮质?-M3CPU
回忆
时钟、重置和供应管理
低功耗
2x12位1μsA/D转换器(最多16个渠道)
DMA
多达80个快速I/O端口
调试模式
7个计时器
最多9个通信接口
CRC计算单元，96位唯一ID
包装为ECOPACK?
电机驱动
应用控制
医疗和手持设备
PC和游戏外围设备
GPS平台
工业应用
PLC
逆变器
打印机
扫描仪
报警系统
视频对讲机和HVAC
STM32F103TBU7符号

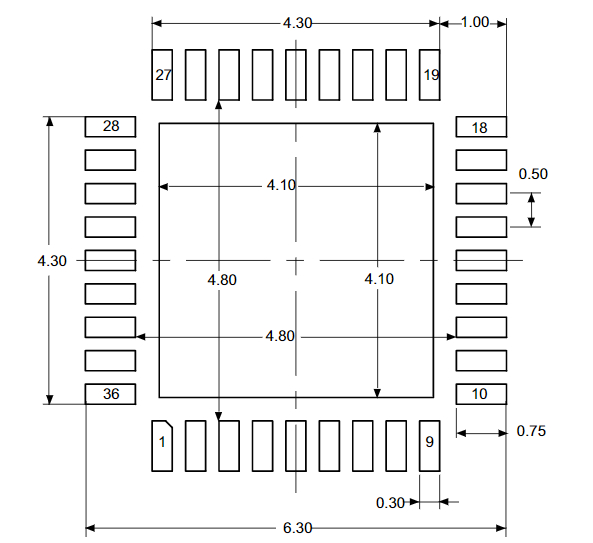

STM32F103TBU7脚印
STM32F103TBU7封装
