ADUM3160BRWZ 发布时间 时间:2023/6/29 13:58:29 查看 阅读:1251

描述

ADUM3160BRWZ是一款基于模拟设备公司iCoupler?技术的USB端口隔离器。该隔离组件结合了高速CMOS和单片空心变压器技术,具有卓越的性能特点,易于与低速和全速USB兼容的外围设备集成。许多微控制器实现USB,因此它只显示D+和D?线到外部引脚。这在许多情况下是可取的,因为它最小化了外部组件,简化了设计;然而,当需要隔离时,这会带来特别的挑战。因为USB线路必须在主动驱动D+/D之间切换?ADUM3160BRWZ允许外部电阻器设置总线状态,它提供了检测数据流方向和控制输出缓冲器状态的机制。数据方向是在分组的基础上确定的。ADUM3160BRWZ采用基于边缘检测的I耦合器技术,结合内部逻辑,实现透明、易于配置、面向上游的端口隔离器。隔离上游端口在简单性、电源管理和稳健运行方面具有若干优势。

产品概述

制造商ADI
制造商产品编号ADUM3160BRWZ
描述DGT ISOL 2500VRMS 2CH USB 16SOIC
详细描述USB数字隔离器2500Vrms1通道12Mbps25kV/μsCMTI16-SOIC(0.295",7.50mm宽)
类别数字隔离器
系列iCoupler?
包装管件
工作温度-40°C~105°C
安装类型表面贴装型
封装/外壳16-SOIC(0.295",7.50mm宽)
供应商器件封装16-SOIC
基本产品编号ADUM3160

产品图片

ADUM3160BRWZ

ADUM3160BRWZ

规格参数

零件状态在售
技术磁耦合
类型USB
隔离式电源
通道数1
输入-侧1/侧21/1
通道类型双向
电压-隔离2500Vrms
共模瞬变抗扰度(最小值)25kV/μs
传播延迟tpLH/tpHL(最大值)
70ns,70ns
上升/下降时间(典型值)20ns,20ns(最大)
电压-供电3V~5.5V
案例/包装集成电路
引脚数16
环境温度范围高105℃
频道类型双向
数据速率12Mbps
界面
USB
隔离电源
隔离电压2.5千伏
最大输入电流8mA
最高工作温度105℃
最大电源电压5.5V
最低工作温度-40°C
最小电源电压3伏
标称电源电流6mA
通道数2
输入行数2
传播延迟70纳秒
上升时间1毫秒
开启延迟时间70纳秒
深度2.35毫米
高度2.65毫米
长度10.5毫米
宽度7.6毫米

环境与出口分类

属性描述
RoHS状态符合ROHS3规范
湿气敏感性等级(MSL)3(168小时)
REACH状态非REACH产品

特点

  • USB2.0兼容

  • 低速和全速数据速率:1.5Mbps和12Mbps

  • 双向通信

  • 4.5V至5.5VVBUS操作

  • 上游短路保护

  • 符合ANSI/ESDSTM5的3A级触点ESD性能。1-2007

  • 高温操作:105°C

  • 高共模瞬态抗扰度:>25kV/μs

  • 16芯SOIC宽体封装

  • 符合RoHS标准

  • 适合汽车应用

应用领域

  • USB外围设备隔离

  • 隔离USB集线器

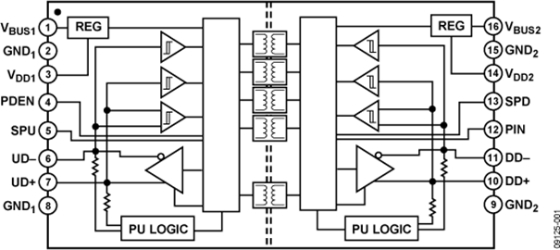

电路图

引脚图

CAD模型

ADUM3160BRWZ符号

ADUM3160BRWZ符号

ADUM3160BRWZ脚印

ADUM3160BRWZ脚印

封装

ADUM3160BRWZ封装

ADUM3160BRWZ封装

替代型号

型号
制造商
品名
描述
ADUM3160BRWZ-RL亚德诺接口隔离器SOIC 16Pin
