LTC3765 包含一个内置桥式整流器，该整流器用于从该脉冲变压器提取栅极驱动偏置电源，从而免除了增设一个单独偏置电源的需要。一个精准型欠压闭锁电路和线性稳压控制器可确保实现快速和良好受控的启动。图 1 显示了一个典型的应用原理图，图 2图3 显示了相关的瞬态响应和效率与功耗曲线。

　　图 1:典型的应用原理图

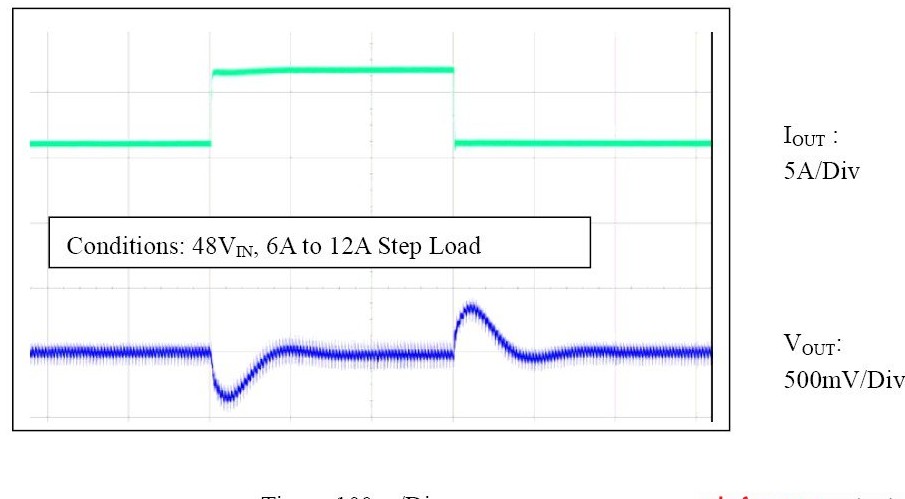

　　图 2图3:典型的 LTC3765相关效率与功耗曲线和瞬态响应

　　LTC3765含有实现有源箝位变压器复位方法所必需的所有控制电路，从而与传统箝位绕组或谐振复位方法相比，实现了更高的效率 （高达 95%） 和更高的功率密度。针对主开关的大电流栅极驱动器、有源箝位开关和同步开关均包括可调延迟，以实现效率。不过，在传统的有源箝位正向转换器中，在开关占空比中有任何突然的变化都能引起电源变压器饱和，从而有可能导致转换器发生故障。Direct Flux Liit 在所有条件下都能防止变压器饱和，因此提高了转换器的总体可靠性，同时与可替换解决方案相比，保持了卓越的瞬态响应。

　　LTC3765 实现了一种新的和独特的系统，该系统通过直接监视变压器的励磁电流，限制磁通量在变压器磁芯中的积累。在复位周期中，当有源箝位 POS 接通时，通过一个与该 POS 源极串联的检测电阻器直接测量和限制励磁电流，如下图 3 所示：

　　图 4:监视变压器磁通量密度

　　当 POS 断开且 NOS 主开关接通时，LTC3765 基于在 RUN 引脚上检测到的输入电压以及由 RCORE 与地之间的电阻器定制的变压器磁芯参数，在内部产生一个准确的励磁电流副本。然后在接通时，由这个准确的内部副本限制该励磁电流。与以前的方法不同，Direct Flux Liit 直接监视所积累的磁通量，并在提供最快的瞬态响应的同时，确保变压器不会饱和。这种方法还允许转换器干净启动，进入预偏置输出 （例如电池充电器），并在出现瞬间电压差后重新启动 （无盲区软停止）。

　　在大多数 DC-DC 转换器中，都会提供电流限制，以在输出过载情况下保护电源组件。通常情况下，这种电流限制不是很准确，而且输出电流变化可能超过输入和输出电压变化的 50%.当需要准确的电流限制时 （例如在电池充电应用中），常常使用一个单独的放大器来建立慢速反馈环路，以在预定值附近调节电流。因为这个环路是慢速的，以确保稳定性，所以该环路还允许瞬间流过非常大的输出电流，而在有些系统中，这也许是不可接受的。图 4 说明了LTC3765应用电路处于电流限制状态下的典型性能，而这种电流限制能力非常适用于电池充电应用。

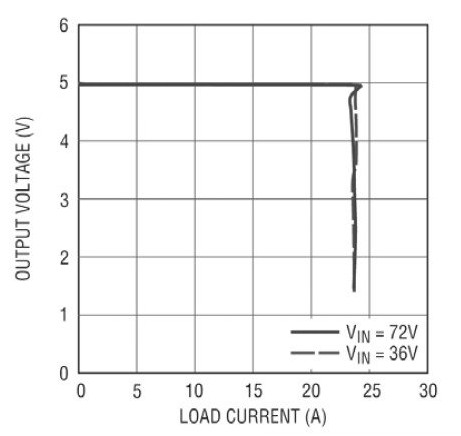

　　图 5:典型的电流限制性能

　　除了Direct Flux Liit和平均电流限制，LTC3765芯片还提供多种额外的保护功能。这些功能包括：面向同步开关的可调反向电流保护、输出过压保护和过热保护，这些保护功能相结合，即使在最严酷的应用环境中，也可确保电源的可靠性和坚固性。
