测力传感器是由一个或多个能在受力后产生形变的弹性体，和能感应这个形变量的电阻应变片组成的电桥电路（如惠斯登电桥），以及能把电阻应变片固定粘贴在弹性体上并能传导应变量的粘合剂和保护电子电路的密封胶等三大部分组成测力传感器。

　　在各种传感器中，我们选用应变测力传感方式，取其能综合获得较高的静态测量精度和一定频宽的动态测量范围，也有较好的刚性和灵敏度，信号传输无特殊要求，成本低．

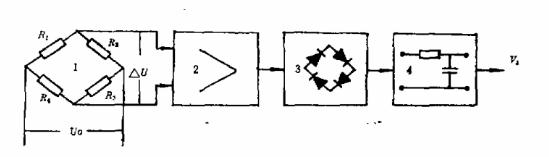

　　图 切削由应变式侧重原理框图：

　　1、电桥   2、放大器  3、相敏检波器  4、有源滤波器

　　上图为所设计的应变式测力传感器的测量原理框图。加工中的切削力作用在刀尖上，使粘贴在刀杆上，构成全桥电路的四个电阻应变片产生相应变形ｃ，导致各电阻应变片阻值的变化P1→R1-△R2使电桥输出电压信号

　　当各桥臂应变片灵敏度相同时，则

　　上述信号再经相应电路技术处理后，获得正比于切削力的输出信号F。

　　1、应用于：罐装秤,平台秤,配料秤,力值测定,吊钩秤,包装秤,过载保护,汽车衡,吊秤,试验机和皮带秤等。

　　2、应用于印刷、复合、涂布、剪切、造纸、橡胶、纺织、电线电缆及胶片等卷取控制设备和生产线上，能与国外同类传感器互换。

　　额定载荷(Kg) ：3、5、10、15、20、25、30、40、50、60

　　精度等级 ：C2

　　灵 敏 度：2.0±0.1 (mV/V)

　　非 线 性：0.03、0.017 (%F.S)

　　滞      后：0.03、0.02 (%F.S)

　　重 复 性：0.02、0.01 (%F.S)

　　蠕      变：0.02  (%F.S/30min)

　　零点输出：±1 (%F.S)

　　输入阻抗：405±6 (Ω)

　　输出阻抗：350±3 (Ω)

　　激励电压：9～12 (VDC)

　　绝缘电阻：≥5000(100VDC) (MΩ)

　　温度补偿范围：-10 ～ +40(℃)

　　使用温度范围：-20 ～ +55(℃)

　　零点温度影响：0.03、0.017(%F.S/10℃)

　　灵敏度温度影响：0.02、0.014(%F.S/10℃)

　　安全过载范围：150(%F.S)

　　极限过载范围：200 (%F.S)

　　防护等级 ：IP65

　　电 缆 线： 四芯屏蔽电缆Φ4 0.42m

　　接线方法： 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色

　　截至2009年以来全球传感器市场经历了稳步快速发展的过程，而中国传感器市场的增长相对更为快速。测力传感器产品将是构成传感网发展的重要内容，因而，相关企业应根据物联网发展的进程与规划来调整企业发展规划，在原有基础之上引入物联网的整体观。贝叶思以为，因为物联网的发展是未来10－20年甚至更长时间的一个长期的战略过程，传感器市场在物联网的大背景之下，仍要在原有行业应用的基础之上提出稳步发展的规划，以掌握市场机遇。测力传感器是构成传感网的重要产品。
