NFC
阅读:14534时间:2010-12-09 23:11:05

  NFC即Near Field Communication,译为近距离无线通讯技术。NFC是由飞利浦公司、诺基亚和索尼公司发起的一种一种非接触式识别和互联技术,是目前基于手机的多应用热点技术之一,是非接触IC卡应用融合移动终端的主流技术。

通信模式解析

  支持NFC的设备可以在主动或被动模式下交换数据。在被动模式下,启动NFC通信的设备,也称为NFC发起设备(主设备),在整个通信过程中提供射频场(RF-field),如图2所示。它可以选择106kbps、212kbps或424kbps其中一种传输速度,将数据发送到另一台设备。另一台设备称为NFC目标设备(从设备),不必产生射频场,而使用负载调制(load modulation)技术,即可以相同的速度将数据传回发起设备。此通信机制与基于ISO14443A、MIFARE和FeliCa的非接触式智能卡兼容,因此,NFC发起设备在被动模式下,可以用相同的连接和初始化过程检测非接触式智能卡或NFC目标设备,并与之建立联系。

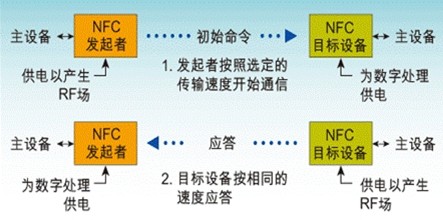

NFC主动通信模式

  图1:NFC主动通信模式

  在主动模式下,每台设备要向另一台设备发送数据时,都必须产生自己的射频场。如图1所示,发起设备和目标设备都要产生自己的射频场,以便进行通信。这是对等网络通信的标准模式,可以获得非常快速的连接设置。

NFC被动通信模式

  图2:NFC被动通信模式。

  如图2所示,移动设备主要以被动模式操作,可以大幅降低功耗,并延长电池寿命。在一个应用会话过程中,NFC设备可以在发起设备和目标设备之间切换自己的角色。利用这项功能,电池电量较低的设备可以要求以被动模式充当目标设备,而不是发起设备。

技术优势

  与RFID一样,NFC信息也是通过频谱中无线频率部分的电磁感应耦合方式传递,但两者之间还是存在很大的区别。首先,NFC是一种提供轻松、安全、迅速的通信的无线连接技术,其传输范围比RFID小,RFID的传输范围可以达到几米、甚至几十米,但由于NFC采取了独特的信号衰减技术,相对于RFID来说NFC具有距离近、带宽高、能耗低等特点。 其次,NFC与现有非接触智能卡技术兼容,目前已经成为得到越来越多主要厂商支持的正式标准。再次,NFC还是一种近距离连接协议,提供各种设备间轻松、安全、迅速而自动的通信。与无线世界中的其他连接方式相比,NFC是一种近距离的私密通信方式。,RFID更多的被应用在生产、物流、跟踪、资产管理上,而NFC则在门禁、公交、手机支付等领域内发挥着巨大的作用。

  同时,NFC还优于红外和蓝牙传输方式。作为一种面向消费者的交易机制,NFC比红外更快、更可靠而且简单得多。与蓝牙相比,NFC面向近距离交易,适用于交换财务信息或敏感的个人信息等重要数据;蓝牙能够弥补NFC通信距离不足的缺点,适用于较长距离数据通信。因此,NFC和蓝牙互为补充,共同存在。事实上,快捷轻型的NFC协议可以用于引导两台设备之间的蓝牙配对过程,促进了蓝牙的使用。

  NFC手机内置NFC芯片,组成RFID模块的一部分,可以当作RFID无源标签使用———用来支付费用;也可以当作RFID读写器———用作数据交换与采集。NFC技术支持多种应用,包括移动支付与交易、对等式通信及移动中信息访问等。通过NFC手机,人们可以在任何地点、任何时间,通过任何设备,与他们希望得到的娱乐服务与交易联系在一起,从而完成付款,获取海报信息等。NFC设备可以用作非接触式智能卡、智能卡的读写器终端以及设备对设备的数据传输链路,其应用主要可分为以下四个基本类型:用于付款和购票、用于电子票证、用于智能媒体以及用于交换、传输数据。

发展历程

  2004年3月18日 为了推动 NFC 的发展和普及,NXP(原飞利浦半导体)、索尼和诺基亚创建了一个非赢利性的行业协会——NFC 论坛,旨在促进 NFC 技术的实施和标准化,确保设备和服务之间协同合作。截止2007年,NFC 论坛在全球拥有超过100个成员,包括:万事达卡国际组织、松下电子工业有限公司、微软公司、摩托罗拉公司、NEC 公司、瑞萨科技公司、三星公司、德州仪器制造公司和 Visa 国际组织。2006年7月复旦微电子成为加入NFC联盟的中国企业,之后清华同方微电子也加入了NFC论坛。

  2006年6月 NXP、诺基亚、中国移动厦门分公司与“厦门易通卡”在厦门展开NFC测试,该项合作是中国首次NFC手机支付的测试。2006年8月Nokia与银联商务公司宣布在上海启动新的NFC测试,这是继厦门之后在中国的第二个NFC试点项目,也是全球范围首次进行NFC空中下载试验。参与测试使用的NFC手机均为NOKIA 3220。

  2007年3月,由欧盟委员会及信息社会技术(IST)项目共同投资,多家公司、大学和用户共同组织成立了泛欧联盟,旨在开发开放式架构,以进一步开发和部署近距离无线通信(NFC)技术,并推动其在手机中的应用。该项目名为“NFC在仓储物流及支付领域的应用(StoLPaN)”,旨在为应用于移动设备、基于NFC的服务开发一个开放式的商用和技术框架。这些架构将超越手机类型及服务性质的限制,推动基于NFC的移动应用在众多行业市场中的部署。

  在NXP、诺基亚、SONY这些巨头的推动下,全球范围开展了诸多的NFC试验,进一步促进了NFC产业的商业化运作及产业链的上下联动,但在中国市场的推广与发展仍然面临着诸多的壁垒,对NFC在中国的市场我们持谨慎看好观点,当然国内已经有部分企业开始积极关注NFC产业的发展,中国移动成立了专门的NFC工作小组,并且中国移动与中国银联合资成立的联动优势有着与日本NTT DoCoMo类似的集运营商和金融机构的双重优势,NFC在中国一旦获得政策的支持与消费者认可,市场将大规模发展,但这个至少需要到3年左右的时间。

应用

  NFC设备可以用作非接触式智能卡、智能卡的读写器终端以及设备对设备的数据传输链路。其应用广泛,NFC应用可以分为四个基本类型:

  接触、完成。诸如门禁管制或交通/活动检票之类的应用,用户只需将储存有票证或门禁代码的设备靠近阅读器即可。还可用于简单的数据撷取应用,例如从海报上的智能标签读取网址。

  接触、确认。移动付费之类的应用,用户必须输入密码确认交易,或者仅接受交易。

  接触、连接。将两台支持NFC的设备链接,即可进行点对点网络数据传输,例如下载音乐、交换图像或同步处理通信录等。

  接触、探索。NFC设备可能提供不止一种功能,消费者可以探索了解设备的功能,找出NFC设备潜在的功能与服务。

  1. NFC用于智能媒体

  对于配备NFC的电话,利用其读写器功能,用户只需接触智能媒体即可获取丰富的信息或下载相关内容。此智能媒体带有一个成本很低的RFID(嵌入或附加在海报中)标签,可以通过移动电话读取,借此发现当前环境下丰富多样的服务项目。并且手机可以启动移动网络服务请求,并立即按比例增加运营商的网络流量。运营商可以投资这个“即时满足”工具,通过铃声下载、移动游戏和其他收费的增值服务来增加收入。

  2. NFC用于付款和购票等

  最早在移动电话上使用非接触式智能卡,只是将卡粘到电话中。也并未通过非接触式卡提供任何增值服务,而且也不利用移动电话的功能或移动电话网络。之后经过改进,虽将非接触式智能卡集成到电话中,但仍然是基于传统智能卡部署的封闭系统。我们现在正见证向NFC电话发展的趋势,这种电话充分利用移动电话功能和移动电话网络,还提供卡读写器和设备对设备连接功能。

  使用非接触式智能卡的支付方式在美国和亚太地区发展势头良好。Visa、MasterCard和美国运通等信用卡的内置支付程序可以安全地存储在设备上的安全IC内。这样,NFC电话就可以充分利用现有的支付基础架构,并能够支持移动电话公司的新服务项目。

  3. NFC用于电子票证

  电子票证是以电子方式存储的访问权限,消费者可以购买此权限以获得娱乐场所的入场权。整个电子票证购买过程只需几秒钟,对消费者而言非常简单便捷。在收集并确认了消费者的支付信息后,电子票证将自动传输到消费者的移动电话或安全芯片中。

  用户将移动电话靠近自动售票终端,即开始交易。用户与服务设备充分交互,然后通过在移动电话上确认交易,完成购买过程。到娱乐场所时,用户只需将自己的移动电话靠近安装在入口转栅上的阅读器即可,阅读器在检查了票证的有效性后允许进入。

  4.NFC用于连接和作为无线启动设备

  消费者希望无线连接简单便捷,但对消费者承诺的便利性和移动性却仍未兑现。虽然使用方便已成为消费者优先选择的主要动因,但安全性能也是一种必要的因素。

  NFC的一般应用模式

  NFC采用了双向的识别和连接,NFC手机具有三种功能模式:NFC手机作为识读设备(读写器)、NFC手机作为被读设备(卡模拟)、NFC手机之间的点对点通信应用。

  1. NFC手机作为识读设备

  图表 移动设备作为识读设备

  在该模式中,具备识读功能的NFC手机从TAG中采集数据,然后根据应用的要求进行处理。有些应用可以直接在本地完成,而有些应用则需要通过与网络交互才能完成。

  基于该模型的典型应用:门禁控制或车票、电影院门票售卖等,使用者只需携带储存有票证或门控代码的设备靠近读取设备即可。它还能够作为简单的数据获取应用,比如公交车站站点信息、公园地图信息等。

  2. NFC手机作为被读设备

  在该应用模式中,NFC识读设备从具备TAG能力的NFC手机中采集数据,然后通过无线发功能是将数据送到应用处理系统进行处理。

  基于该模式的典型应用:本地支付、电子票应用

  3. NFC手机之间点对点通信应用

  在该应用模式中, NFC手机之间可以进行数据的交换,后续的关联应用是本地应用也可以是网络应用。

  该模式的典型应用是:建立蓝牙连接、交换手机名片等。

发展前景

  NFC具有成本低廉、方便易用和更富直观性等特点,这让它在某些领域显得更具潜力——NFC通过一个芯片、一根天线和一些软件的组合,能够实现各种设备在几厘米范围内的通信,而费用仅为2~3欧元。据ABIResearch有关NFC有研究,NFC市场可能发迹于移动手持设备。ABI估计,到2005年以后,市场会出现采用NFC芯片的智能手机和增强型手持设备。到2009年,这种手持设备将占一半以上的市场。研究机构Strategy Analytics预测,至2011年全球基于移动电话的非接触式支付额将超过360亿美元。如果NFC技术能得到普及,它将在很大程度上改变人们使用许多电子设备的方式,甚至改变使用信用卡、钥匙和现金的方式。 NFC作为一种新兴的技术,大致总结了蓝牙技术协同工作能力差的弊病。不过,它的目标并非是完全取代蓝牙、Wi-Fi等其他无线技术,而是在不同的场合、不同的领域起到相互补充的作用。因为NFC的数据传输速率较低,仅为212Kbps,不适合诸如音视频流等需要较高带宽的应用。

  需要密切关注的是,中国政府正在制定自己的RFID标准,而飞利浦的NFC技术是否完全兼容并得到中国政府的认可对消费者相当重要。中国国家标准化管理委员会成立了国家标准工作组,负责起草、制定中国有关RFID的国家标准,据称这样将使中国获得相关的自主知识产权,又能将RFID发展纳入标准化、规范化的轨道。整个认证过程很可能需要飞利浦等公司公开一些关键的技术,这可能成为NFC在中国推广应用的绊脚石。
