稳压块的作用是将电压进行降压处理，并稳定为某一固定的值后输出。例如，三端稳压块7805可将小于35V的电压降成稳定的5V输出电压。它比只使用一只稳压二极管进行稳压的电路要好得多，成本也不是很高，所以应用还是很广泛的。

　　常见的三端稳压块可分为正电压稳压块和负电压稳压块两种，正电压的有78系列、负电压的有19系列，两个系列是不能互换使用的，所以在选用时不要弄混。图所示为常见78系列稳压块的外形图。

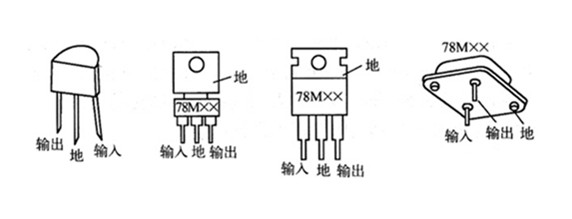

　　图 常见78系列稳压块外形图

　　当然，稳压块并非只有78、79这两个系列，而且还有三端可调稳压块，四端、五端稳压块，低压差稳压块等。另外，稳压块是有小、中、大功率之分的，在代换时不要用小功率的去代大功率的，但用大功率的去代换小功率的是没有任何问题的。

　　品牌也是很重要的，有些质量不好的稳压块的稳压值和标称值的误差是很大的，甚至有些品牌稳压块的热稳定性能非常不好，常常引发奇怪的故障。一般来说，ST（意法）、AN（松下）、LM（美国国半）、MC（摩托罗拉）等品牌的稳压块质量和性能较好。

　　稳压块正常工作必不可少的是正常压差(极限工作时又称饱和压差)。

　　普通三端稳压块女D78xx系列是一个压差较大的正极性以NPN管为调整管的稳压块，等效内电路见图，其饱和压差一般在2V左右。而四端稳压块是一个工作压差极小的正极性PNP调整管的稳压块，等效内电路见图2，饱和压差仅零点几伏，两种稳压块在相同负载时工作饱和压差实际抽样结果参见附表。

　　在使用四端稳压块的影碟机中，设计给它的工作压差是不多的，以一台步步高VCD机中的四端稳压块电路为例．原机用的PQ05RD21’(SHARP)，在输入170V交流电压时，四端稳压块输入5.15V、输出4.96V，极限饱和压差为0.19V，而用一支MC7805CT的三端稳压块在不加前电子开关电路，直接代换原机四端稳压块，结果在输入205V交流电压时，三端稳压块已工作于极限饱和压差(输入6.83V、输出4.95V，饱和压差2.12V)。该影碟机正常工作交流电压输入下限170V，三端稳压块代用后下限变为205V，若再按前两文作者那样在稳压块前面加电子开关管“扣”掉一些，后面的三端稳压块已是雪上加霜无法工作了。

　　检测三端稳压块好坏的方法有两种:

　　(1)通电时测三端稳压块的直流输出电压是否与标称值相同，如输出电压过高或过低，说明三端稳压块损坏。(即输入电压、滤波电容、负载电阻正常。)

　　(2)用万用表测量各管脚之间电阻值来判断其是否正常，即用R×lk挡测量7800系列各管脚之间电阻值。
