采用顶开式或车载式结构，体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。大屏幕320240液晶中文显示，测试电流自动或人工选档，配有试品温度探头，特别适合多分接点有载开关不断流连续测试，测量过程动态提示，自动消弧电流指示及声光指示报警，测试记录可编辑用户信息保存、打印。

　　1．测试指标

　　◇温度： -55℃～+125℃  范围，±0.5℃

　　◇分辨率：0.1℃

　　◇测试范围：1mΩ～20Ω

　　◇准确度： 0.2%读数±2字

　　◇分辨率：1μΩ

　　2．存储数量：30台变压器

　　3．使用电源

　　◇工作电源：电压AC220V±10%，频率50Hz±10%

　　◇电流输出：

　　自动：程序根据试品电阻自动加载测试电流

　　人工：人工选档按用户选购型号而不同档位（1A、3A、5A、10A、20A/30、40A）

　　4．使用环境

　　◇环境温度：-20℃～50℃

　　◇相对湿度：≤80%

　　◇工作方式：风冷

　　5．结构形式与尺寸：便携式

　　◇型式：便携式

　　◇主机外形尺寸：380×262×170 mm

　　◇包装：铝合金机箱

　　◇质量：10Kg

　　1） 直接测试法：将仪器可靠接地，连接试品测试线，连接交流电源。

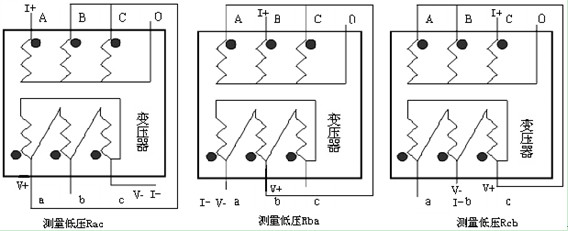

　　A）单通道：电流流向为A→B,测试电流满足要求，可仅连接IA、VA，IB、VB；如测试电流需要并联至更大测试电流，则可连接IC测试线, 电流流向为A、C→B（电压测试信号取VA、VB，仪器内部VB自动连接VO）。

　　B）三通道：电流流向（A、C→B），IO无电流流过

　　注：在使用本仪器对有中性点引出的三相变压器进行三相同时测试时，请先用本仪器的单相测试功能对变压器绕组分相测试一次。测试所得的电阻值应和出厂值进行比较，以确定变压器的中性点引出线与中性点套管连接可靠！

　　2）助磁法快速测试：单通道测试可使用以下助磁法；

　　1．使用三通道方式测量有载调压变压器，可带载切换分接点，节省充电时间。

　　2．测量无载调压变压器，要等放电指示报警停止后，方可切换分接点，切换档位。

　　3．仪器应可靠接地，接好测试线后开机，输出电流测试过程中，切不可拆除测试线，以免发生事故，完毕后一定要等电流消弧指示结束或声光报警停止后再关闭电源，拆除测试线。
