电子调压器
阅读:18457时间:2011-03-03 16:09:40

  电子调压器是一种电子调压产品,具有调节压力功能,工作方式分手动调压和电动调压。它采用单片机设计,可实现软启动、软停车等功能。并且它的应用非常广泛,可应用于交直流电机调整速,单相220VAC、380VAC变压器初级原边调压、电磁铁振动、调光、焊机、电镀等功率调节场合。

原理

  电子调压器原理图见图1,

电子调压器的原理图

工作原理:电子调压器接入电源(见图2)后,0.47#F电容充放电快慢决定了双向可控硅导通角的大小,而充放电快慢在电源电压一定的条件下电位器阻值的大小可控制其充放电时间,也就控制了可控硅导通角大小,双向可控硅导通角越大,则输出电压越高,反之则越低。因长期工作,所有元件选用的耐压、功率、电流参数宜大些,寿命可靠性都较好。三组调压印板装在一块板子上参数尽量一致些,有可能三只调压电位器作成同轴式。接入线路后调整到输出240V即可,储能电机等负载起动时,电压也不会降到220V以下。

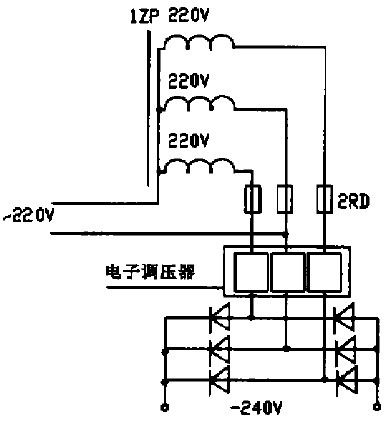

  图2 电子调区器接凡线路示意

 电子调区器接凡线路示意

电路

  电子调压器不但能对家用电器的使用电压进行调压,并因此还可以取得一定的节电效果。例如,它可以调节台灯、地等的亮度;控制电风扇、小鼓风机、手电钻的转速,并实现无级变速;还可以调节电烙铁、电熨斗的温度。如图所示,它由整流二极管、可控硅、电位器和电容器组成。整个电路应与外部完全绝缘。

交流调压器的电路

参数

  输出电压准确性:±1%

  输出波形失真度:无失真(与输入波形比较)

  绝缘等级:H级

  效 率:98%以上

  频 率:50-60HZ

  相 数:1相2线、3相3线、3相4线

  容 量:10KVA-1000KVA

  一次电压:600V以下(可特殊订制)

  二次电压:110V、190V、200V、220V、380V、440V-11400V(可特殊订制)

  适 用:大楼、储蓄所、住宅、特殊机械设备、化工厂

  工作环境:0℃-40℃

  湿 度:95%

  冷却方式:干式风扇自冷式

使用

  1、海拔高度不超过1000米,周围温度不高于+50℃,不低于-10℃。

  2、空气相对湿度不大于95%,

  3、运行地点无导电、爆炸、尘埃物质,无腐蚀金属和破坏绝缘的气体或蒸汽。

  4、无剧烈振动和冲击场合。

  5、室内使用
