手持式电桥
阅读:4768时间:2011-02-14 14:17:09

  手持式电桥又称手持式LCR表、便携式LCR表,主要是用来对无源器件进行测量,可测量电感L、电容C、电阻R、阻抗Z、损耗因子D和品质因数Q六种基本参数。它具有便于携带、使用方便的特点,适合用于进货检验、室外作业等。目前,市场上存在有安捷伦、同惠电子等品牌的手持式电桥。

品牌特点

  一、安捷伦(Agilent)

安捷伦(Agilent) 手持式电桥

  主要特点:

  1、可与电脑连接

  2、可选配SMD测试夹具

  3、制作工艺精细、美观

  4、内阻恒定,对于测电感准确性高

  二、同惠电子(Tonghui)

同惠电子(Tonghui)手持式电桥

  主要特点:

  1、价廉,实用基本精度3%

  2、可选配SMD测试夹具

  3、采用5端端接法,测试更准确

  4、维修服务方便、迅速

  三、台湾茂迪(MOTECH)

台湾茂迪(MOTECH) 手持式电桥

  主要特点:

  1、参数组合比较多

  2、可以与电脑连接

  3、内阻恒定

  4、可3档测试电平

  5、具有DCR参数测试功能

  6、标配不提供参数测试夹,四端测试夹和SMD测试夹都需要选配

  四、台湾明普及(MPT)

台湾明普及(MPT) 手持式电桥

  主要特点:

  1、产品轻便,携带方便

  2、参数显示更加合理

  3、标配有SMD测试夹和四端鳄鱼夹

功能

  Z:阻抗(值)

  L:电感

  C:电容

  DCR:电流电阻

  ESR:等效串联电阻

  D:损耗因数

  Q:品质因数

  θ:相位角度

  综合:

  DCR  Z  Ls,Cs  Lp,Cp

  θ  D,Q,ESR  D,Q

  自动换档及档位保留

  相对模式

  Cal:开路/短路校正

  RS232C:

  连接方式:IrDA

  传送信号:Tx及Rx

  流程控制:XON/XOFF

参数

  一、性能参数:

  ■ 大屏幕液晶显示

  ■ 采用SMT表面贴装工艺

  ■ 0.3%基本精度,分辨率达0.01%

  ■ 五端测量技术提供精确的ESR及损耗测量

  ■ 读数稳定性好

  ■ 自动关机功能

  ■ 具有开路、短路扫频清零功能

  ■ 电池及外接电源供电方式

  ■ 主、副参数同时显示

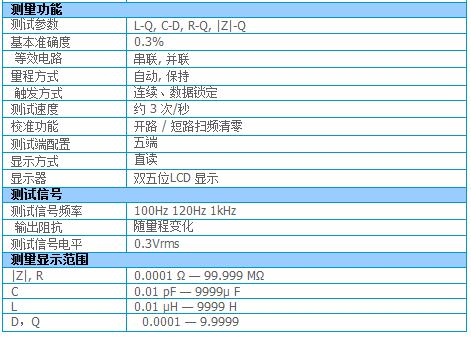

  二、技术参数:

技术参数

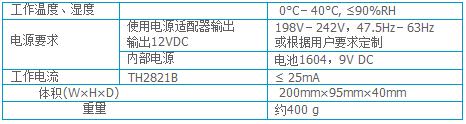

  三、一般指标:

一般指标

应用

  手持式电桥可用于测量:

  1、阻抗Z、电感L、电容C;

  2、直流电阻DCR、等效串连电阻ESR;

  3、损耗因数D、品质因数Q、相位角度。
