STC单片机
阅读:25967时间:2010-12-16 17:02:46

  STC单片机是以51内核为主的系列单片机,STC单片机是宏晶生产的单时钟/机器周期的单片机,是高速、低功耗、超强抗干扰的新一代8051单片机,指令代码完全兼容传统8051,但速度快8—12倍,内部集成MAX810专用复位电路。4路PWM 8路高速10位A、D转换,针对电机控制,强干扰场合。

主要性能

  ●高速:1 个时钟/ 机器周期,增强型8051 内核,速度比普通8051 快8~12 倍

  ●宽电压:5.5~3.8V,2.4~3.8V(STC12LE5410AD 系列)

  ●低功耗设计:空闲模式,掉电模式(可由外部中断唤醒)

  ●工作频率:0~35MHz,相当于普通8051:0~420MHz

  --- 实际可到48MHz,相当于8051: 0~576MHz

  ●时钟:外部晶体或内部RC 振荡器可选,在ISP 下载编程用户程序时设置

  ● 12K/10K/8K/6K/4K/2K 字节片内Flash 程序存储器,擦写次数10 万次以上

  ● 512 字节片内RAM 数据存储器

  ●芯片内EEPROM 功能

  ● ISP / IAP,在系统可编程/ 在应用可编程,无需编程器/ 仿真器

  ● 10 位ADC,8 通道,STC12C2052AD 系列为8 位ADC。4 路PWM 还可当4 路D/A 使用

  ● 4 通道捕获/ 比较单元(PWM/PCA/CCU),STC12C2052AD 系列为2 通道

  --- 也可用来再实现4 个定时器或4 个外部中断(支持上升沿/ 下降沿中断)

  ● 2 个硬件16 位定时器,兼容普通8051 的定时器。4 路PCA 还可再实现4 个定时器

  ●硬件看门狗(WDT)

  ●高速SPI 通信端口

  ●全双工异步串行口(UART),兼容普通8051 的串口

  ●先进的指令集结构,兼容普通8051指令集

  4 组8 个8 位通用工作寄存器(共32 个通用寄存器)

  有硬件乘法/ 除法指令

  ●通用I/O 口(27/23/15 个),复位后为: 准双向口/ 弱上拉(普通8051 传统I/O 口)

  可设置成四种模式:准双向口/ 弱上拉,推挽/ 强上拉,仅为输入/ 高阻,开漏每个I/O 口驱动能力均可达到20mA,但整个芯片不得超过55mA

特点

  1 、I / O 口经过特殊处理

  2 、轻松过2KV/4KV 快速脉冲干扰(EFT 测试)

  3 、宽电压, 不怕电源抖动

  4 、宽温度范围, - 4 0 ℃~8 5 ℃

  5 、高抗静电(E S D 保护)

  6 、单片机内部的时钟电路经过特殊处理

  7 、单片机内部的电源供电系统经过特殊处理

  8 、单片机内部的看门狗电路经过特殊处理

  9 、单片机内部的复位电路经过特殊处理

AD和EEPROM的驱动C程序

  STC单片机具有在应用编程,调试起来比较方便;带有10位AD;内部eeprom;可在1T/机器周期下工作,速度是传统51单片机的12倍;下面是我写的AD和EEPROM的驱动C代码:
/*----------------------------------------------------------------
*File Name: stc_AD.c                                          -
*Description: A/D 转换程序
*Project:                                                     -
*MCU type: STC12C5410AD                                       -
                                                                     -
*Company: WY                                                   -
*Compiler: KEIL C51                                             -
*DESINER:        郭准 06.2.7                                          -
-----------------------------------------------------------------------*/

#include <global.h>    //定义的 系统头文件和全局变量

/*A/D  SFR*/
sfr ADC_LOW2  = 0xBE;
sfr ADC_CONTR = 0xC5;
sfr ADC_DATA  = 0xC6;
sfr CLK_DIV   = 0xC7;   ////////
//定义变量

uchar code display_AD_channel_ID[2] = {0x00,0x01};

uchar data AD_channel_result[2][5]; //各通道A/D转换结果。前是通道号;后是转换的值

//定义引用外部
extern void Delay(uint number);//晶振=11059200,机器周期=1.085069444us,"加"的机器周期=1
extern void send_char_com(uchar ch);
extern void send_string_com(uchar *str,uchar strlen);
void Ad_Change(uchar channel);


//------------------------------------------------------
//功能:A/D转换
//入口:channel = 通道号 .0:0通道;1:1通道。。。。。。。
//出口:AD_channel_1_result: 10位的数据,16进制。
//设计:郭准,伟业,2006/2/7
//------------------------------------------------------
void Ad_Change(uchar channel)

uint AD_Result_Temp = 0 ;
//---------------------将P1.0--P1.1设置成适合AD转换的模式
/// P1 = 0xff;                 //将P1口置高,为A/D转换作准备
ADC_CONTR = ADC_CONTR|0x80; //1000,0000打开A/D转换电源
P1M0 = 0x03;                //0000,0011用于A/D转换的P1.x口,先设为开漏
P1M1 = 0x03;                //0000,0011P1.0--P1.1先设为开漏。断开内部上拉电阻
Delay(20);                   //20

ADC_CONTR = ADC_CONTR&0xE0; //1110,0000 清ADC_FLAG,ADC_START位和低3位
ADC_CONTR = ADC_CONTR|(display_AD_channel_ID[channel]&0x07); //设置当前通道号

Delay(1);                 //延时使输入电压达到稳定
ADC_DATA = 0;               //清A/D转换结果寄存器
ADC_LOW2 = 0;

    ADC_CONTR = ADC_CONTR|0x08; //0000,1000ADCS = 1,启动转换

do { ; }
    while((ADC_CONTR & 0x10)==0);   //0001,0000等待A/D转换结束


ADC_CONTR = ADC_CONTR&0xE7; //1110,0111清ADC_FLAG位,停止A/D转换

AD_Result_Temp = ((AD_Result_Temp|ADC_DATA)<<2)|(ADC_LOW2&0x03);
//保存返回AD转换的 结果
//----------------------------转换成可由串口显示的字符
AD_channel_result[channel][0] = AD_Result_Temp/1000+0x30;
AD_channel_result[channel][1] = (AD_Result_Temp%1000)/100+0x30;
AD_channel_result[channel][2] = (AD_Result_Temp%100)/10+0x30;
AD_channel_result[channel][3] = AD_Result_Temp%10+0x30;


//------------------------串口监视
// send_char_com(ADC_DATA);    //////发送转换 的 到的 值,这里只是 高8位,值的转换需要考虑
// send_char_com(ADC_LOW2);    //////发送转换 的 到的 值,这里只是 低2位,值的转换需要考虑

send_string_com(AD_channel_result[channel],4);

Delay(1);    //

/*----------------------------------------------------------------
*File Name: STC_EEPROM.c                                    -
*Description: IAP/ISP 功能                     -
*Project:                                                       -
*MCU type: STC12C5410AD                                       -
                                                                     -
*Company: WY                                                   -
*Compiler: KEIL C51                                             -
*DESINER:        郭准 06.2.7                                          -
-----------------------------------------------------------------------*/

#include <global.h>    //定义的 系统头文件和全局变量

/*IAP有关功能寄存器*/
sfr ISP_DATA  = 0xE2;
sfr ISP_ADDRH = 0xE3;
sfr ISP_ADDRL = 0xE4;
sfr ISP_CMD   = 0xE5;
sfr ISP_TRIG  = 0xE6;
sfr ISP_CONTR = 0xE7;
//----------------------------定义常量
#define ENABLE_ISP 0x82  //<20MHz
//#define ENABLE_ISP 0x83  //<12MHz

#define DEBUG_DATA 0x5A

//----------------------------flash 存储的起始地址
#define DATA_FLASH_START_ADDRESS  0x2800  //stc12c2052ad  ////////////???????????

uchar tx_buf[3] = {0,0,0};

extern void Delay(uint number);//晶振=11059200,机器周期=1.085069444us,"加"的机器周期=1
extern void send_char_com(uchar ch);
extern void send_string_com(uchar *str,uchar strlen);

uchar Byte_Read(uint address);
void Sector_Erase(uint address);
void Byte_Program(uint address,uchar ch);
/*
void Eeprom_Start(void)

P1 = 0xf0; //开始工作
    Delay(2); //22us..原13us
// SP = 0xE0;  //堆栈指针指向0E0H单元

*/
//------------------------------------------------------
//功能:读一字节;调用前需打开IAP功能
//入口:uint address=页地址0~512,为了提高处理速度,用0~256的范围
//出口:
//设计:郭准,伟业,2006/2/7
//------------------------------------------------------
uchar Byte_Read(uint address)

uchar data ch;

ISP_CONTR = ENABLE_ISP;    //打开IAP功能,设置Flash操作等待时间
ISP_CMD = 0x01;                //选择读AP模式
//--------------------------
address = DATA_FLASH_START_ADDRESS+address;
ISP_ADDRH = (uchar)(address>>8);      //填页地址
ISP_ADDRL = (uchar)(address);      //填页地址

EA = 0;

ISP_TRIG = 0x46;      //出发ISP处理器
ISP_TRIG = 0xB9;

    nop();

ch = ISP_DATA;   //保存数据
EA = 1;
//------------------------在处理器完成之前,CUP将暂停
//------------------------关闭IAP功能,清与ISP有关的特殊功能寄存器
ISP_CONTR = 0;
ISP_CMD = 0;
ISP_TRIG = 0;

// send_char_com(ch + 0x30);
return ch;

//------------------------------------------------------
//功能:擦除扇区
//入口:uint address=页地址0~512,为了提高处理速度,用0~256的范围
//出口:
//设计:郭准,伟业,2006/2/7
//------------------------------------------------------
void Sector_Erase(uint address)

ISP_CONTR = ENABLE_ISP;    //打开IAP功能,设置Flash操作等待时间
ISP_CMD = 0x03;                //选择页擦除模式
//--------------------------
address = DATA_FLASH_START_ADDRESS+address;
ISP_ADDRH = (uchar)(address>>8);      //填页地址
ISP_ADDRL = (uchar)(address);      //填页地址

EA = 0;

ISP_TRIG = 0x46;      //出发ISP处理器
ISP_TRIG = 0xB9;

    nop();
EA = 1;

//------------------------关闭IAP功能,清与ISP有关的特殊功能寄存器
ISP_CONTR = 0;
ISP_CMD = 0;
ISP_TRIG = 0;

//------------------------------------------------------
//功能:字节编程,写
//入口:uint address=页地址0~512,为了提高处理速度,
//      用0~256的范围;uchar ch=要写的数据
//出口:
//设计:郭准,伟业,2006/2/7
//------------------------------------------------------
void Byte_Program(uint address,uchar ch)
{
 //   Sector_Erase(address);

ISP_CONTR = ENABLE_ISP;    //打开IAP功能,设置Flash操作等待时间
ISP_CMD = 0x02;                //选择字节编程模式
//--------------------------
address = DATA_FLASH_START_ADDRESS+address;
ISP_ADDRH = (uchar)(address>>8);      //填页地址
ISP_ADDRL = (uchar)(address);      //填页地址

ISP_DATA = ch;

EA = 0;

ISP_TRIG = 0x46;      //出发ISP处理器
ISP_TRIG = 0xB9;

    nop();

  EA = 1;

//------------------------关闭IAP功能,清与ISP有关的特殊功能寄存器
ISP_CONTR = 0;
ISP_CMD = 0;
ISP_TRIG = 0;

//------------------------------------------------------
//功能:字节编程,写字符串
//入口:uint address=页地址0~512,为了提高处理速度,
//      用0~256的范围;uchar ch=要写的数据
//      len=字符串的长度
//出口:
//设计:郭准,伟业,2006/2/7
//------------------------------------------------------
void Morebyte_Program(uint address,uchar *ch,uchar len)
{
    uchar k = 0;

    Sector_Erase(address);
do
    {
Byte_Program(address,*(ch + k));
address++;
        k++;
    }
while(k < len);

//------------------------------------------------------
//功能:读多字节;调用前需打开IAP功能
//入口:uint address=页地址0~512,为了提高处理速度,用0~256的范围
//出口:
//设计:郭准,伟业,2006/2/7
//------------------------------------------------------
void Moreyte_Read(uint address)

uchar k = 0;
do
    {
tx_buf[k] = Byte_Read(address);
address++;
        k++;
    }
while(k < 3);

基于经济型步进电机控制系统

  步进电机是工业控制中应用十分广泛的一种电动机,它能将数字信号直接转换成角位移或线位移,驱动速度和指令脉冲能严格同步,具有较高的定位精度,控制系统成本低廉,在经济型数控机床等领域应用广泛。这里针对电磁干扰较强以及要求低成本应用的场合,采用超强抗干扰、小巧低功耗的工业级STC12C系列单片机,充分利用单片机内部的硬件资源,设计实用的步进电机控制和驱动系统。

  1 控制系统总体方案设计

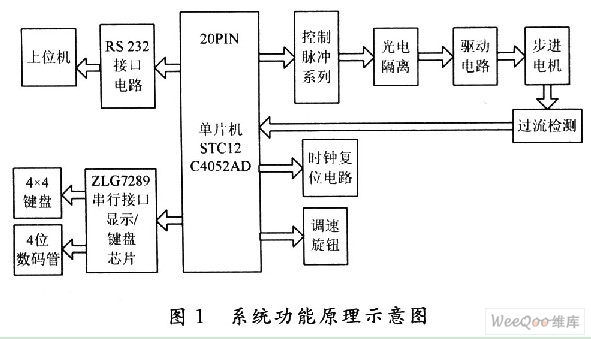

  系统功能原理示意图如图1所示。

系统功能原理示意图

  在该系统中由单片机直接输出电机的各相控制脉冲序列,光耦进行必要的光电隔离,采用分立元件构成功率.MOSFET管驱动电路,带动电机转动。键盘接口与 LED显示功能由具有SPI串行接口功能的ZLG7289实现。既可使用按键输入的方式精确设置电机的工作方式与转速,也可以通过调速旋钮实现电机转速的连续调节,还能通过上位机实现对电机工作方式的调整与控制。

  2 硬件电路设计

  2.1 控制电路设计

  控制芯片采用STC12C4052AD,它是1个时钟/机器周期的单片机,速度比普通的8051单片机快8~12倍,有20个引脚且为小巧封装。该单片机具有超强抗干扰,抗静电的特点,能轻松通过4 kV快速脉冲干扰,其功耗超低,正常工作模式下的典型功耗为2.7~7 mA。芯片自带硬件看门狗,具有高速SPI通信端口,8通道8位A/D转换,2路PWM输出,4 KB容量的FLASH存储器,256 B容量的SRAM,4个定时器,1个全双工串行通信口。由于单片机内部的资源丰富,性价比高,能够满足该设计的要求,而且减少了硬件电路的设计,提高了工作效率。单片机的外部引脚定义,及其在该设计中的资源分布如图2所示。

设计中的资源分布图

  P1.4(ADC4)口外接4.7 kΩ的可调电位器,利用单片机内部的模/数转换功能转换成数字量,进而控制输出脉冲频率,完成步进电机速度的“连续”调节。过流检测的结果直接引入到外部中断0,实现对电流的快速控制。

  2.2 驱动电路设计

  功率MOSFET管的部分驱动电路如图3所示。该电路的设计可改进功率MOSFET管的快速开通时间,提高了驱动电流的前后沿陡度,能够改善高频响应。功率MOSFET管栅源间的阻抗很高,工作于开关状态下漏源间电压的突变会通过极间电容耦合到栅极,产生相当幅度的VGS脉冲电压。正方向的VGS脉冲电压可能会导致器件的误导通。为此,需要适当降低栅极驱动电路的阻抗,在栅源之间并接阻尼电阻或接一个稳压值小于20 V,而又接近20 V的齐纳二极管,以防止栅源开路工作。

功率MOSFET管的部分驱动电路图

  为了抑制功率管内的快恢复,二极管出现反向恢复效应,在电路中接入4只快恢复二极管。其中,反并联快恢复二极管的作用是为电机相绕组提供续流通路,其余2 只是为了使功率MOSFET管内部的快恢复二极管不流过反向电流,以保证功率MOSFET管在动态工作时能起到正常的开关的作用。

  2.3 显示与按键处理电路

  在单片机应用系统中,典型的键盘显示接口电路由基于并行扩展技术的8155,8279构成控制电路。现代单片机应用系统广泛采用串行扩展技术。相对于并行方式,串行扩展接线灵活,占用单片机资源少。

  ZLG7289A是具有SPI串行接口功能的可同时驱动8位数码管或64只独立LED的智能显示驱动芯片,单片即可完成显示、键盘接口的全部功能。采用串行方式与微处理器通信,数据从DIO引脚送入芯片,并由CLK端同步。当选信号变为低电平后,DIO引脚上的数据在CLK引脚的上升沿被写入 ZLG7289A的缓冲寄存器。图4是ZLG7289的典型应用。ZLG7289A连接共阴式数码管,应用中不需要的数码管与键盘可以不连接,省去数码管或对数码管设置消隐属性,这均不会影响键盘的使用。整个电路无需添加锁存器和驱动器,耗电少,软件设计中无需编写显示译码程序,省去了静态显示扩展芯片,大大节省了CPU的时间。该电路设计中仅采用4×4键盘和4位数码管,已完全满足设计需要。

  3 软件设计

  软件部分采用模块化结构设计。对步进电机转速的控制是通过定时器工作在中断方式实现的。定时器定时中断产生周期性脉冲序列,不是采用软件延时的方式,这样不占用CPU的时间。CPU在非中断时间内可以处理其他事件,只有在中断发生时才驱动步进电机转动一步。根据步进电机励磁状态转换,采用查表法求出所需的输出状态,并以二进制码的形式依次存入单片机内部的存储器中;然后按照正向或反向顺序依次取出地址的状态字,送给STC12C4052AD,输出各励磁状态,从而实现环形分配器的功能。

  程序总体框架包括:主程序、过流检测中断服务子程序、定时器中断服务子程序、以及其他子程序(包括正转、反转子程序、键盘显示控制子程序、A/D转换子程序等),由于篇幅限制,在此不一一叙述。

  4 系统测试

  该系统采用超强抗干扰,小巧低功耗的工业级STC12C4052AD单片机为控制核心,工作可靠性高,抗于扰能力强。系统测试在专门的检测实验室内进行。利用群脉冲发生器(EFT-4001)、周波电压跌落发生器(VDG-1105)、静电放电发生器(ESD-20)以及雷击浪涌发生器(SG-5006) 等专用仪器对系统的电压变化抗扰度、快速瞬变脉冲群抗扰度、抗静电和雷击浪涌等参数进行检测。经过实验,系统功能正常,所有参数均已达标。

  5 结 语

  电子技术发展日新月异,新型单片机层出不穷。在电机控制系统开发过程中,如果恰当选取单片机以及各电路模块的型号,能够简化设计过程,起到事半功倍的效果。该系统采用STC12C4052AD单片机,其工作方式、转动速率及转矩数可以通过键盘输入,也可通过普通旋钮或上位机调节。键盘显示模块采用 ZLG7289实现。本系统具有通用性,适当改变输出口各位控制端,便可控制不同相数的步进电机。
