以单项功率因数表为例来介绍功率因数表的原理：

　　见图，其可动部分由两个互相垂直的动圈组成。动圈1与电阻器R串联后接以电源电压U,并和通以负载电流I的固定线圈(静圈)组合,相当于一个功率表，从而使可动部分受到一个与功率UIcosφ和偏转角正弦sinα的乘积成正比的力矩M1,M1=K1UIcosφ sinα 。K1为系数，cosφ为负载功率因数。动圈2与电感器L（或电容器C）串联后接以电源电压U,并与静圈组合，相当于无功功率表，从而使可动部分受到一个与无功功率UIsinφ和偏转角余弦cosα的乘积成正比的力矩M2,M2=K2UIsinφ;cosα 。K2为系数。 对纯电阻负载,φ＝0°,M2=0，电表可动部分在M1的作用下,指针转到φ＝0°即 cosφ＝1的标度处。对纯电容负载,φ=90°,M1=0,电表可动部分在M2的作用下,指针逆时针转到φ＝90°即cosφ＝0（容性）的标度处。对纯电感负载，由于静圈电流I及力矩 M2改变了方向，电表可动部分在M2的作用下，指针顺时针转到φ＝90°即cosφ＝0（感性）的标度处。对一般负载,在力矩M1和M2的作用下，指针转到相应的cosφ值的标度处。 应用 电动系单相功率因数表可用来测量单相电路的功率因数，也可用来测量中点可接的对称三相电路的功率因数，这时电表的电压端应接相电压。对中点不可接的对称三相电路，可采用三相功率因数表来测量。

　　三相功率因数表表后接线柱情况及接线方法：三个电压接线柱分别标有U A 、 U B 、U C 、两个电流接线柱务标有I A ，意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。左边电压接线柱也标有*号，也是说明此电压应与电流同相。

　　下面通过一个实例来具体介绍一下功率因数表的正确接线方法。 准备在电容柜上安装一只三相功率因数表，由于安装位置有限，为功率因数表取电流的电流互感器安装在中相。 由于电流互感器安装在中相（绿相），则电压接线柱左边那个应接绿色相电压。然后以绿色相为U A ，用相序表测定黄、绿、红三相电压的相序，结果是绿一黄一红为正相序。U A 、U B 、U C 即为相序表测定的结果．则在中间的电压接线柱应接黄相电压．右边的电压接线应接红色相电压。电压线接好后， 再看电流线怎样连接。由于电流直感器的极性标注法是减极性的，即一次电流从L 1 端流人互感器，则互感器的二次电流从K 1 端流出，所以就应把电流互感器的K 1 端与功率因数表的标有*号的电流接线往相连，K 2 端与另一电流接线柱相连。这样就相当于负荷电流流入了标有*号的电流接线柱。虽然功率因数表装在电容柜上，但它反映的是低压总母线上的功率因数，故电流互感器应安装在总母线上。

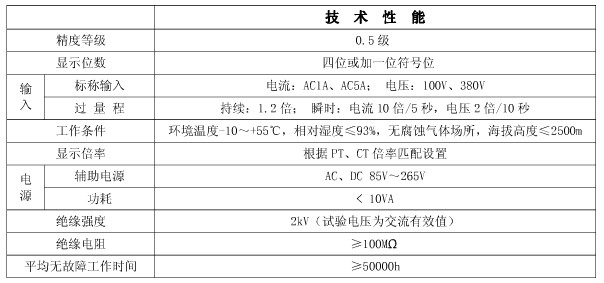

　　1、为保证安全，仪表接入前应确认辅助电源，测量信号均应在仪表使用范围之内，否则可能损坏仪表，作精确测量和校正时,需通电20 分钟以上。

　　2、如仪表显示不正常，检查信号输入接线端子是否拧紧以及输入信号是否正常。

　　3、除非 PT 有足够的负载能力，否则尽量不用 PT 作辅助电源，以保证仪表正常工作， CT 回路中的电流接线端子请务必保障接触可靠，以免发生故障。
