1．功能齐全

　　测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

　　2．试精度高

　　仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

　　3．智能化程度高

　　测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

　　4．具有波形及参数存储，调出功能

　　采用非易失性器件，关机后波形、数据不易失。

　　5．具有双踪显示功能。

　　可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

　　6．具有波形扩展比例功能。

　　改变波形比例，可扩展波形进行精确测试。

　　7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

　　8．具有根据不同的被测电缆随时修改传播速度功能。

　　9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。

　　1、既可对故障点同步接收，也可以纯声音定点

　　2、采用50Hz陷波，完全消除电网干扰

　　3、灵敏度高，信号放大器量50万倍

　　4、定点误差：≤±0.5m

　　5、工作电压：DC9V±20％

　　6、工作电流：6mA

　　电缆故障的测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。

　　根据传输线理论，每条线路都有其一定的特性阻抗Zc，它由线路的结构决定，而与线路的长度无关。在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时，电波在该点将产生全反射或部分反射。反射的大小和极性可用反射系数P表示，其关系式如下：

　　式中：Zc为传输线的特性阻抗

　　Zo为传输线反射点的阻抗

　　（1）当线路无故障时，Zo＝Zc，P＝0，无反射。

　　（2）当线路发生断线故障时，Zo＝∞，P＝1，线路发生全反射，且反射波与入射波极性相同。

　　（3）当线路发生短路时，Zo＝1，P＝－1，线路发生负的全反射，反射波与入射波相性相反。

　　当线路输入一个脉冲电波时，该脉冲便以速度V沿线路传输，当行Lx距离遇到故障点后被反射折回输入端，其往返时间为T，则可表示为：

　　V为电波在线路中的传播速度，与线路一次参数有关，对每种线路它是一个固定值，可通过计算和仪器实测得到。将脉冲源的发射脉冲和线路故障点的反射波以一显示器实时显示，并由仪器提供的时钟信号可测得时间T。因此线路故障点的距离Lx便可由（2）式求得。不同故障时的波形图如图1所示。

　　对电缆的低阻性接地和短路故障及断线故障，及冲法可很方便地测出故障距离。但对高阻性故障，因在低电压的脉冲作用下仍呈现很高的阻抗，使反射波不明显甚至无反射。此种情况下需加一定的直流高压或冲击高压使其放电，利用闪络电弧形成瞬间短路产生电波反射。

　　图1　不同故障的反射波形

　　一、脉冲法测试时，注意要甩掉局内所有设备，在最外线上进行测量。

　　二、使用闪络法测试时，必须将触发工作方式开关置于“闪络”位置。

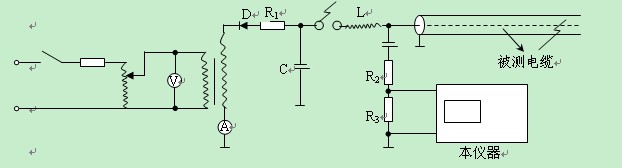

　　三、在使用直闪法或冲闪法测试时，要注意人身安全及设备安全。必须接好地线。地线连接按图正确连接好。

　　四、在闪络法测试结束后，切断电源，拆除本仪器与高压测试装置的连接线，再对高压电容器和电缆的所贮电荷进行放电。放电时，应先加限流电阻R限制放电电流以使电流缓慢放电，待电容器上电压降低后，再直接对地放电电路中电阻为零，瞬间放电电流可高达几百安培，将发生严重的设备或人身事故。

　　五、在直闪法测试过程中，必须承受时注意监视故障的泄漏电流若电流突然增大，故障闪络现象未曾出现，应立即降低试验电压，改用冲闪法测试。
