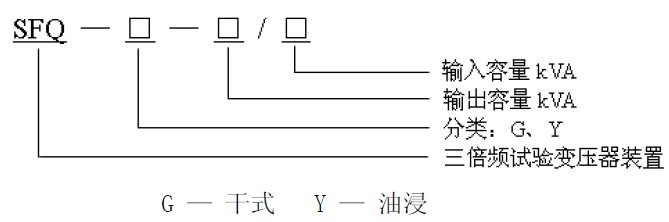

操作箱工作电压：AC220V

　　输入电压：AC380V 50Hz

　　输出电压：AC300V 150Hz

　　波形失真：≤5%

　　输出容量：3kVA、5kVA、10kVA、20kVA、50kVA 等

　　空载运行时间：≤5 分钟

　　负载运行时间: 40～60s

　　环境温度：-10～+40℃

　　本装置采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上。初级通入三相交流电压，次级接成开口三角形。由于磁通的饱和，开口三角形绕组感应电势可分解为基波（50Hz）电势和谐波电势，谐波电势包括二次谐波（100Hz）、三次谐波（150Hz）等更高次谐波，其中的三相基波电势和二次谐波电势相量和为零，而开口三角形两端仅存三次谐波电势。

      1—电源插座 2—数显时间继电器 3—电子电流整定器

　　4—启动、停止、计时按钮 5—负载电流指示 6—150Hz 电压指示

　　7—150Hz 频率指示 8—信号灯、报警闪光灯 9—接线柱

　　(1) 将仪器可靠接地！

　　(2) 将试验所需的SFQ-81 三倍频、XCJH—5 操作箱、互感器及电抗器按示意图所示的方式连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz 的三倍频电源。

　　(3) 接通电源，电源指示灯亮。将调压器的手柄旋至零位处，零位开关合上，零位指示灯亮。按下启动按钮，接触器合上，主回路通电，工作指示灯亮。

　　(4) 顺时针缓慢均匀旋转调压器的手柄，并密切注视仪表，当升到所需高电压值时，应停止旋转，并开始计耐压时间。时间一到，及时反向旋转手柄，直到调压器回到零位上，零位指示灯亮。

　　(5) 试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，此时变压器断电。

　　(6) 本装置设有过流保护，出厂时按额定输出的电流80%整定，用于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。

　　(6) 此套试验装置带有多抽头的电抗器，当三倍频发生器带上JCC1 类型高压串级式电压互感器负载时，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素。

　　（1）为了仪器及操作人员的安全，仪器必须可靠接地。

　　（2）试验准备时接好地线，工作完毕时，拆除接地线。

　　（3）在通电情况下，任何人不得插拔任何接线。

　　（4）当在室外时，请勿将仪器长时间置于太阳下曝晒。
