综合移相器将变压器移相技术与数字测量技术进行了有机的结合，移相调节精度高，读数准确直观，输出电压、电流可调，输出波形好，运行可靠，操作方便，能满足较高精度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。 综合移相器是由移相变压器、数字式相位显示仪、电压电流数显表及电源等单元组成的新一代便携式电工仪器，既能满足三相移相的要求，又能满足单移相器的要求。
移相器能在0～360度范围内达到任意角度的超前或滞后移相目的。
本移相器采用三相三芯柱变压器，Ｙ0接线方法，每相均有四个等边绕组，交叉连线形成不同夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相同步调节，细调由三只同轴自耦变压器与电容组成，使输出三相在0～360度范围内同步调节，以保证三相输出的平衡。本移相器是采用变压器移相原理设计制造的，其基本工作原理如下方框图：

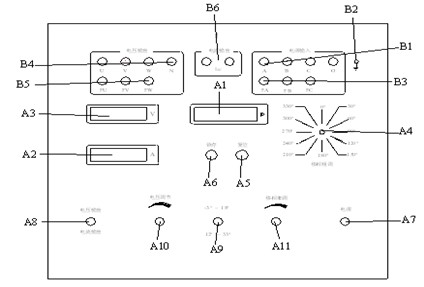

（一）综合移相器面板示意图及说明： A1．移相显示表头，四位数字显示00 ～3600相角。 A2.输出V相负载电流显示表头,3位半数字显示。 A3.输出间U、W电压显示表头,3位半数字显示。 A4.移相粗调旋钮,依面极刻度旋转移相。 A5.相位表头复位键.按此键后可显示移相角度。 A6.相位表头锁存键.调好移相角度不需变化时,按此键可锁表头数字。 A7.电源开关,此键可切断或接通整机内部电源。 A8.输出功能选择开关,开关拨向电压输出则输出三相电压U﹑V﹑W对应输入A、B、C电源移相;开关拨向电流输出则可输出AC0～20A电流,对应B相输入移相。 A9.移相细调选择按钮,根据标记可选择-30～180,120～330细调范围。 A10.输出电压调节旋钮、输出U﹑V﹑W三相由此旋钮一起同步调节,其中U、W之间电压由表头显示0V～380V。 A11.移相细调旋钮,此旋钮配合A9可实现30?范围移相调节。 B1.输入三相四线接线柱。 B2.机壳接地柱。 B3.F1、F2、F3是分别对应输入C、B、A三相的保险座。 B4.输出三相四线接线柱。 B5.F4、F5、F6是分别对应输出W、V、U三相的保险座。 B6.电流输出接线柱 (二)使用方法 1.检查面板B3、B5各保险管是否完好。 2.关断本机电源开关A7,将电压调节旋钮A10调至位,再接上面板B1三相四线A、B、C、O输入电源。 3.接上面板B3电压输出U、V、W、N所需加负载,但负载功率不能超出本机输出功率。 4.合上外部闸刀,打开本机电源开关A7,A1、A2、A3三表头也均应点亮。 5.通电预热约半分钟后调节电压输出旋钮A10至所需值,三相移相电压输出U、V、W、N,其中U、W间电压由A3表头显示,V相负载电流由A2表头显示。 6.调节移相粗调旋钮A4至所需移相角度大致档位,再调节移相细调旋钮A11,配合细调选择开关A9(开关拨向上方,移相细调旋钮A11顺时针调节1圈移相150,开关拨向下方,移相细调旋钮A11逆时针调节1圈移相150),每当调节移相粗调旋钮A4后,要将细调选择开关A9拨向上方,移相细调旋钮A11顺时针调节相位表头显示相位增加.每档移相粗调,可实现00~300范围移相连续细调,其中可通过复位按钮A5,由A1表头显示移相角度,当调至所需移相角度时可按锁存A6锁住A1表头显示之值,当需重新显示移相角度时,按复位按钮A5即可。
1、输入电压：三相四线3×380V(220V)
2、输出电压：三相四线3×(0～380)/(0～220)V
三位半数字显示，精度1.0级
3、输出电流：选择电流输出功能 AC 0～20A
三位半数字显示，精度1.0级
4、输出容量：1200VA
5、移相范围：0°～360°，精度0.5级
6、电压波动：粗调≤1.5[%]，细度≤2.0[%]
7、波形失真：输出波形失真度≤输入波形失真度
8、温升：<60℃
9、绝缘电阻：2MΩ
10、耐压试验：1.0KV/min
11、使用环境：温度：-10°～40°
１、本机输出Ｎ点不准与输入零线连在一起使用。
２、本机使用时保持强电状态，须注意安全，机壳接地柱必须接地。
３、本机所使用保险的熔丝均为５Ａ，作为短路和过载的保护，使用时必须符合规定。
４、当环境干扰较大时，如让移相器无输出而Ａ２、Ａ３表头不为０，记下此数，在 测定结果中减去此值即可。
