  北桥芯片(North Bridge)是主板芯片组中起主导作用的最重要的组成部分,也称为主桥(Host Bridge)。一般来说,芯片组的名称就是以北桥芯片的名称来命名的,例如英特尔 845E芯片组的北桥芯片是82845E,875P芯片组的北桥芯片是82875P等等。

概述

  决定计算机主板性能、技术、稳定性和可用性的关键因素就是主机芯片组(Chipset)。在以前,主板芯片组中是包括了两块主要芯片的,那就是我们通常所说的"南桥芯片"(South Bridge Chip)和"北桥芯片"(North Bridge Chip)。其中"北桥芯片"是主板芯片组中起主导作用的组成部分,也称为主桥(Host Bridge)。一般来说,芯片组的名称,就是以北桥芯片的名称来命名的。例如,Intel 845E芯片组的北桥芯片是 82845E,Intel 875P芯片组的北桥芯片是82875P等。

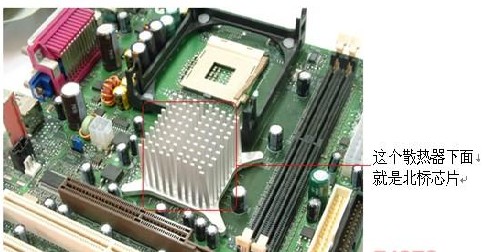

  计算机主板上芯片组中的北桥芯片是离CPU最近的一颗大芯片,现在的计算机主板北桥芯片有一个明显的特征,那就是通常安装有一个大的散热器,有些还安装有专门的散热风扇(注意不是CPU那个)。图1所示的散热器下面就是该主板上的北桥芯片。

北桥芯片


                      图1
  北桥芯片负责与CPU的联系,并控制内存、AGP、PCI-E总线数据流在北桥内部传输,提供对CPU的类型和主频、系统前端总线、内存类型(SDRAM、DDR SDRAM、DDR 2、RDRAM 、DDR 3等)和PCI/AGP/PCI-E等外设插槽、内存ECC纠错等功能的支持。整合型芯片组的北桥芯片,还集成了显示芯片。北桥芯片的主要功能是控制内存的数据读写,不同芯片组中北桥芯片是肯定不同的。

与南桥芯片的区别

  1、南桥和北桥芯片主要区别是什么?

  南桥主要是负责IO

  北桥用于CPU和内存、显卡、PCI交换数据

  2、如何巧妙辨别南桥和北桥芯片?

  用功能辨别南桥芯片和北桥芯片:

  北桥

  它主要负责CPU与内存之间的数据交换,并控制AGP、PCI数据在其内部的传输,是主板性能的主要决定因素。随着芯片的集成度越来越高,它也集成了不少其它功能。如:由于Althon64内部整合了内存控制器;nVidia在其NF3 250、NF4等芯片组中,去掉了南桥,而在北桥中则加入千兆网络、串口硬盘控制等功能。现在主流的北桥芯征的牌子有VIA、NVIDIA及SIS等。

  当然这些芯片的好坏并不是由主板生产厂家所决定的,但是主板生产商采取什么样的芯片生产却是直接决定了主板的性能。如:同样是采用VIA的芯片,性能上则有KT600>KT400A>KT333>KT266A等。目前主流的AMD平台上,可选的芯片组有:KT600、NF2、K8T800、NF3等;对于INTEL平台,则有915、865PE、PT880、845PE、848P等。

  南桥

  南桥芯片主要是负责I/O接口等一些外设接口的控制、IDE设备的控制及附加功能等等。常见的有VIA的8235、8237等;INTEL的有CH4、CH5、CH6等;nVIDIA的MCP、MCP-T、MCP RAID等。在这部分上,主板与一般的主板并没有很大的差异,但是主板凭着其出色的做工,还是成为不少人的。而不排除一部分质量稍差的主板为了在竞争中取得生存,可能会采用功能更强的南桥以求在功能上取胜。图2所示就是一块主板上的南桥芯片。

南桥芯片


                         图2
  图3所示是i945芯片组的体系架构,而图4所示是i955芯片组的体系架构。从这两个芯片组体系架构就可以验证以上所介绍的南/北桥芯片(上面是北桥,下面是南桥)的主要功能。两个芯片组结构中的北桥所连接的主要是3个方面:CPU(最上面那部分)、DDR2内存、用于安装显卡的PCI-E ×16总线。

图3


                        图3

图4


                        图4
  南桥芯片连接的功能就多许多了(但这些都是最基础的,所以尽管担负的功能多,仍不是最主要的),如硬盘接口SATA及相应的磁盘阵列技术支持,PCI/PCI-E×1总线接口、USB 2.0接口、LAN网卡、高保真声卡、BIOS系统、电源管理系统等。

主流产品

  1)英特尔平台方面:

  英特尔:845系列芯片组的82845E/82845GL/82845G/82845GV/82845GE/82845PE,除82845GL以外都支持533MHz FSB(82845GL只支持400MHz FSB),支持内存方面,所有845系列北桥都支持2GB内存。82845GL/82845E支持DDR 266,其余都支持DDR 333。除82845GL/82845GV之外都支持AGP 4X规范;865系列芯片组的82865P/82865G/82865PE/82865GV/82848P,除82865P之外都支持800MHz FSB,DDR 400(82865P只支持533MHz FSB,DDR 333,除82848P之外都支持双通道内存以及4GB内存容量(82848P只支持单通道2GB内存),除82865GV之外都支持AGP 8X规范;还有目前端的875系列的82875P北桥,支持800MHz FSB,4GB双通道DDR 400以及PAT功能。英特尔的芯片组或北桥芯片名称中带有“G”字样的还整合了图形核心。

  NVIDIA:推出的MCP73集成的显示核心是的集成显示核心。

  SIS :主要有支持DDR SDRAM内存的SIS648/SIS648FX/SIS655/SIS655FX/SIS655TX以及整合了图形核心的SIS661FX,还有支持RDRAM内存的SISR659等等。

  VIA :主要有比较新的PT800/PT880/PM800/PM880以及较早期的P4X400/P4X333/P4X266/P4X266A/P4X266E/P4M266等等,其中,VIA芯片组名称或北桥名称中带有“M”字样的还整合了图形核心(英特尔平台和AMD平台都如此)。

  Ali :离开芯片组市场多年,目前产品不多,主要是比较新的M1681和M1683。

  2)AMD平台方面:

  VIA:主要有支持K7系列CPU(Athlon/Duron/Athlon XP)的比较新的KT880/KT600/KT400A以及较早期的KT400/KM400/KT333/KT266A/KT266/KT133/KT133A等等。支持K8系列CPU(Opteron/Athlon 64/Athlon 64 FX )的有K8T800和K8M800。

  NVIDIA:主要有支持K7系列CPU的nForce2 IGP/SPP,nForce2 Ultra 400,nForce2 400以及支持K8系列CPU的nForce3 150和nForce3 250等等。

  SIS:主要有支持K7系列CPU的SIS748/SIS746/SIS746FX/SIS745/SIS741/SIS741GX/SIS740/SIS735,以及支持k8系列CPU的SIS755/SIS755FX/SIS760等等。

  ALi:离开芯片组市场多年,目前产品不多,主要有支持K8系列CPU的M1687和M1689。
