AD模拟量输入功能

　　·转换器类型：AD7818

　　·输入量程：±5V、±10V、0~+10V、0~+20V

　　·转换精度：12位(Bit)

　　·采样速率：采样速率为100KHz(10微秒/点)，多通道总采样速率为50KHz（20微秒/点）

　　·软件通过率：突发采样速率(10微秒/点)

　　·物理通道数：32通道(单端), 16通道(双端)

　　·采样通道数：软件可选择（通过选择首末通道号实现）

　　·模拟量输入方式：单端输入和双端输入

　　·模拟输入阻抗:  100MΩ

　　·模拟输入共模电压范围：>±2V

　　·放大器建立时间： 2us

　　·放大器增益误差性： 0.05[%]

　　·非线性误差：±1LSB()

　　·系统测量精度：0.1[%]

　　·通道对外采用光耦隔离，隔离电压1000VAC

　　·工作温度范围：-40℃ to +85℃

　　DI数字量输入功能

　　·锁存器: 74LS245

　　·通道数：16路

　　·电气标准: TTL兼容

　　·吸收电流：小于0.5毫安

　　·高电平的电压：2V

　　·低电平的电压：0.8V

　　·通道对外采用光耦隔离

　　DO数字量输出功能

　　·驱动器: 74LS573

　　·通道数：16路

　　·电气标准: TTL兼容

　　·下拉电流：20mA

　　·上拉电流：2.6mA

　　·高电平的电压：3.4V

　　·低电平的电压：0.5V

　　·通道对外采用光耦隔离

　　软件方面：

　　操作系统：Windows 2000和Windows XP操作系统的Windows Vista;WIN7

　　系统设置：包括DirectX 9.0; 1024 × 768分辨率，32位真彩色。

　　一个空闲的USB2.0端口

　　微软 DirectX 9.0 (Windows 2000 建议安装)

　　微软 Media Player 7.1 (Windows 2000 建议安装)

　　硬件方面：

　　CPU：英特尔Celeron2.4G或更快;

　　内存：256MB或以上;

　　USB：标准USB2.0接口;

　　硬盘：40GB或以上(按增加磁盘空间的渠道数量和录像存储要求);

　　建议1GB 以上的硬盘空间，供软件存放影片档案

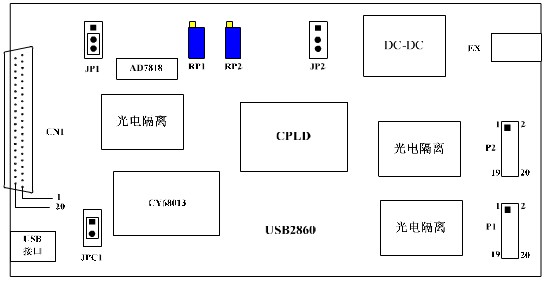

　　上图是usb采集卡元件布局图，了解下面各主要元件的大体功能。

　　一、信号输入输出连接器

　　CN1：模拟信号的输入插座

　　P1：数字信号的输出插座

　　P2：数字信号的输入插座

　　二、电位器

　　RP1：放大器精调电位器

　　RP2：放大器粗调电位器

　　三、跳线器

　　两个跳线器JP1和JP2

　　一、AD单端输入连接方法

　　单端方式是指使用单个通路实现某个信号的输入，同时多个信号的参考地共用一个接地点。此种方式主要应用在干扰不大，通道数相对较多的场合。单端方式的实现另外需要借助相关跳线器的设置。

　　可连接成模拟电压单端输入方式，32路模拟输入信号连接到AI0～AI31端，其公共地连接到AGND端。

　　二、AD双端输入连接方法

　　双端输入方式是指使用正负两个通路实现某个信号的输入，该方式也叫差分输入方式。此种方式主要应用在干扰较大，通道数相对较少的场合。双单端方式的实现另外需要借助相关跳线器的设置。

　　可连接成模拟电压双端输入方式，可以有效抑制共模干扰信号，提高采集精度。16路模拟输入信号的正端分别接到IN00+～IN15+端，其模拟输入信号的负端分别接到IN00-～IN15-端，并且IN00-～IN15-端分别与AGND之间接一只几十KΩ至几百KΩ的电阻（当现场信号源内阻小于100Ω时，该电阻应为现场信号源内阻的1000倍；当现场信号源内阻大于100Ω时，该电阻应为现场信号源内阻的2000倍），为仪表放大器输入电路提供偏置。

　　节、输入信号调理

　　usb采集卡所能采集的信号一般为某种范围内的电压信号，当输入信号为非标信号时，比如：电流、超范围高压、弱信号等，就不可以用板卡直接进行数据采集。这时就需要进行信号调理，将电流转化成电压信号，将超范围电压缩小、将弱信号放大到可采集范围……通过线性对应关系把采集的电压信号还原成物理量。

　　这里有两种解决方案，1.信号调理模块，每个模块控制一路信号，分别对信号可以进行隔离、缩小、放大、滤波处理，由多个模块可以构成多路不同信号的采集系统。2.信号调理端子板，如果采集多路同类型的非标信号，可以采用这种方案。

　　第二节、输出信号调理

　　当通过计算机对外部设备控制时，有许多现场设备需要的信号为0 V ~ 24V 、4mA ~ 20mA等，这时你就需要对输出开关量和DA输出信号进行变送，产生适合接收设备的信号。那么这种情况下就需要输出信号调理模块。

　　① 产品正面的IC芯片不要用手去摸，防止芯片受到静电的危害。万不得已时，请先将手触摸一下主机机箱(确保主机电源三线插头中的地线与大地相接)，以提前放掉身体上的静电。

　　② 用户务必注意电源的开关顺序，使用时要求先插上USB采集卡，后开信号源的电源；先关信号源的电源，后拔USB采集卡。
