射频
阅读:29912时间:2010-12-02 09:58:17

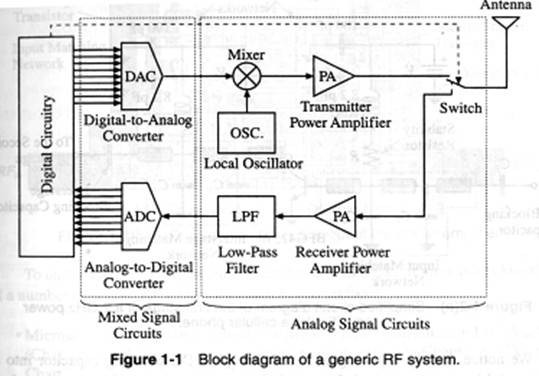

  射频(简称RF)射频就是射频电流,它是一种高频交流变化电磁波的简称。每秒变化小于1000次的交流电称为低频电流,大于10000次的称为高频电流,而射频就是这样一种高频电流。通常是指30MHz ~ 4GHz频段。

特性

  一方面,随着频率升高到射频频段,通常在分析DC和低频电路时乐于采用的基尔霍夫定律、欧姆定律以及电压电流的分析工具,已不精确或不再适用。分布参数的影响不容忽略。

  另一方面,纯正采用电磁场理论方法,尽管可以很好的全波分析和计及分布参数等的影响,但很难触及高频放大器、VCO 、 混频器等实用内容。

  举例说明分布参数的影响:

  电阻、电容、电感等常用器件,频率较低时,忽略分布参数,其模型为:

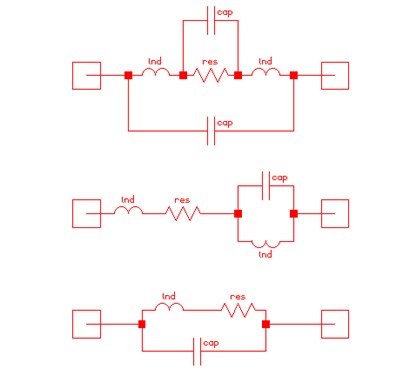

  而考虑分布参数时,其模型分别为:


  以某一空心绕线电感为例:

  当然,一个射频工程师的工作,不仅仅是考虑分布参数的影响就够了。

识别技术的应用优势分析

  一、射频技术原理

  射频识别(Radio Frequency Identification,简称RFID)是一种利用无线电射频信号进行物体识别的新兴技术。射频识别系统一般包括电子标签、阅读器和其他外围设备。射频识别系统所采用的技术为微波反射技术,是基于电子标签内微波天线的负载阻抗随存储的电子数据变化的特点,实现对电子标签内电子数据的读取。标签进入磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息,或者主动发送某一频率的信号,解读器读取信息并解码后,送至中央信息系统进行有关数据处理。

  射频技术可以实现非接触识读,识读距离可从十几厘米到几十米;不需要光源;使用寿命长;识读距离远;抗恶劣环境能力强;安全性高;可同时识别多个对象,数据的记忆容量大;可不需人力介入操作。射频技术可应用于产品防伪、物品追踪、自动收费,尤其在物流管理系统中,应用非常广泛。

  二、物流管理系统

  物流是物品在一定时间里的空间运动,物流的目标在于以最小的费用满足消费者的物流需求。2007年中国物流企业信息化推进大会在北京举行。大会指出,我国目前的物流产业现状是物流信息化程度低,信息化系统功能欠完善,我国今后物流发展的主要任务是鼓励生产流通企业应用现代物流管理技术,改善传统企业的管理,促进流通的现代化。

  三、射频技术在物流管理中的应用

  射频技术在物流配送中的应用可分为商品的入库、出库、存储、运输跟踪、配送等。RFID技术可以加快供应链的运转,提高物流管理的效率。

  1.商品出库与入库

  物资配送中心所派车队进入仓储中心时通过门禁,阅读器读取到射频标签信息并在仓储中心系统中显示此时车队所载物资为空。车队装载物资完毕离开发物仓库时再次通过门禁,物流系统将出库物资信息写入到系统数据库中并上报给物资配送中心,这样就等于射频标签承载了其所运物资的相关信息,自动完成物资出库,此时运送物资的车辆和物资进入在途状态。运输车队到达收物仓库时再次通过门禁,阅读器读取到射频标签中的信息后传输给仓储中心系统,系统即显示待入库物资的相关信息并写入数据库,自动完成物资入库,并上报给物资配送中心,通知物流配送中心配送任务已经完成。

  2.存储与库存盘点

  在仓库里,射频技术最广泛的应用是存取货物与库存盘点,它能用来实现自动化的商品的登记、存货和取货等操作。在仓储管理中,通过将供应计划系统与射频识别技术相结合,能够高效地完成各种操作。可增强作业的准确性和快捷性,提高服务质量,降低成本,减少物流中由于偷窃、损害、出货错误等造成的损耗,实现快速供货并最大限度地减少储存成本。

  3.运输跟踪

  在运输管理中,通过在货物和车辆上贴RFID标签,完成设备的跟踪控制。接收装置收到RFID标签信息后,连同接收地的位置信息上传至通信卫星,再由卫星传送给运输调度中心,送入数据库中。利用射频技术可准确、迅速地完成配送任务并实现对在途物资的跟踪。在物资运输期间,物资配送中心根据发/收物仓储中心上报的数据可知在途物资的名称、品种和数量等信息,达到在途物资的可见性。

  4.物流配送

  在配送环节,采用射频技术能大大加快配送的速度和提高拣选与分发过程的效率与准确率,并能减少人工、降低配送成本。到达中央配送中心的所有商品都贴有RFID标签,在进入中央配送中心时,托盘通过一个门阅读器,读取托盘上所有货箱上的标签内容。系统将这些信息与发货记录进行核对,以检测出可能的错误,然后将RFID标签更新为最新的商品存放地点和状态。这样就确保了精确的库存控制,甚至可确切了解目前有多少货箱处于转运途中、转运的始发地和目的地,以及预期的到达时间等信息。RFID技术可以实现合理的产品库存控制和智能物流技术。借助电子标签,可以实现商品对原料、半成品、成品、运输、仓储、配送、上架、最终销售,甚至退货处理等环节进行实时监控,使整个供应链管理显得透明而高效。

  四、RFID的发展方向

  RFID与其他新兴技术一样,仍存在很多问题。缺乏统一的技术标准是制约RFID发展的重要因素。RFID的成本过高是抑制RFID技术的关键问题。其成本主要是标签、读写设备及相关管理软件的成本。其中,由于标签将贴于单件产品上,数量巨大,标签成本的降低,将是RFID成本降低的重要部分。采用RFID技术的最大好处是可以对企业的供应链进行透明管理,但同时会使个人隐私受到影响。因此,RFID的安全性也非常令人关注,需要尽快推出增强安全性能的RFID产品。RFID的读取仍存在错读率高的问题。

  射频技术在物流管理系统中的应用,提高了商品入库、商品配送和管理的工作效率,减少了人力资源的浪费,提高了人员的利用率,射频技术作为供应链下物流管理硬件将会得到越来越广泛的应用。

电路板设计技巧

  必须仔细注意整个设计过程中每个步骤及每个细节,这意味着必须在设计开始阶段就要进行彻底的、仔细的规划,并对每个设计步骤的进展进行全面持续的*估。而这种细致的设计技巧正是国内大多数电子企业文化所欠缺的。

  近几年来,由于蓝芽设备、无线局域网络(WLAN)设备,和行动电话的需求与成长,促使业者越来越关注RF电路设计的技巧。从过去到现在,RF电路板设计如同电磁干扰(EMI)问题一样,一直是工程师们最难掌控的部份,甚至是梦魇。若想要一次就设计成功,必须事先仔细规划和注重细节才能奏效。

  射频(RF)电路板设计由于在理论上还有很多不确定性,因此常被形容为一种「黑色艺术」(black art) 。但这只是一种以偏盖全的观点,RF电路板设计还是有许多可以遵循的法则。不过,在实际设计时,真正实用的技巧是当这些法则因各种限制而无法实施时,如何对它们进行折衷处理。重要的RF设计课题包括:阻抗和阻抗匹配、绝缘层材料和层叠板、波长和谐波...等,本文将集中探讨与RF电路板分区设计有关的各种问题。

  微过孔的种类

  电路板上不同性质的电路必须分隔,但是又要在不产生电磁干扰的最佳情况下连接,这就需要用到微过孔(microvia)。通常微过孔直径为0.05mm至0.20mm,这些过孔一般分为三类,即盲孔(blind via)、埋孔(bury via)和通孔(through via)。盲孔位于印刷线路板的顶层和底层表面,具有一定深度,用于表层线路和下面的内层线路的连接,孔的深度通常不超过一定的比率(孔径)。埋孔是指位于印刷线路板内层的连接孔,它不会延伸到线路板的表面。上述两类孔都位于线路板的内层,层压前利用通孔成型制程完成,在过孔形成过程中可能还会重叠做好几个内层。第三种称为通孔,这种孔穿过整个线路板,可用于实现内部互连或作为组件的黏着定位孔。

  采用分区技巧

  在设计RF电路板时,应尽可能把高功率RF放大器(HPA)和低噪音放大器(LNA)隔离开来。简单的说RF接,就是让高功率RF发射电路远离低功率收电路。如果PCB板上有很多空间,那么可以很容易地做到这一点。但通常零组件很多时,PCB空间就会变的很小,因此这是很难达到的。可以把它们放在PCB板的两面,或者让它们交替工作,而不是同时工作。高功率电路有时还可包括RF缓冲器(buffer)和压控振荡器(VCO)。

  设计分区可以分成实体分区(physical partitioning)和电气分区(Electrical partitioning)。实体分区主要涉及零组件布局、方位和屏蔽等问题;电气分区可以继续分成电源分配、RF走线、敏感电路和信号、接地等分区。

  实体分区

  零组件布局是实现一个优异RF设计的关键,最有效的技术是首先固定位于RF路径上的零组件,并调整其方位,使RF路径的长度减到最小。并使RF输入远离RF输出,并尽可能远离高功率电路和低功率电路。

  最有效的电路板堆栈方法是将主接地安排在表层下的第二层,并尽可能将RF线走在表层上。将RF路径上的过孔尺寸减到最小不仅可以减少路径电感,而且还可以减少主接地上的虚焊点,并可减少RF能量泄漏到层叠板内其它区域的机会。

  在实体空间上,像多级放大器这样的线性电路通常足以将多个RF区之间相互隔离开来,但是双工器、混频器和中频放大器总是有多个RF/IF信号相互干扰,因此必须小心地将这一影响减到最小。RF与IF走线应尽可能走十字交叉,并尽可能在它们之间隔一块接地面积。正确的RF路径对整块PCB板的性能而言非常重要,这也就是为什么零组件布局通常在行动电话PCB板设计中占大部份时间的原因。

  在行动电话PCB板上,通常可以将低噪音放大器电路放在PCB板的某一面,而高功率放大器放在另一面,并最终藉由双工器在同一面上将它们连接到RF天线的一端和基频处理器的另一端。这需要一些技巧来确保RF能量不会藉由过孔,从板的一面传递到另一面,常用的技术是在两面都使用盲孔。可以藉由将盲孔安排在PCB板两面都不受RF干扰的区域,来将过孔的不利影响减到最小。

  金属屏蔽罩

  有时,不太可能在多个电路区块之间保留足够的区隔,在这种情况下就必须考虑采用金属屏蔽罩将射频能量屏蔽在RF区域内,但金属屏蔽罩也有副作用,例如:制造成本和装配成本都很高。

  外形不规则的金属屏蔽罩在制造时很难保证高精密度,长方形或正方形金属屏蔽罩又使零组件布局受到一些限制;金属屏蔽罩不利于零组件更换和故障移位;由于金属屏蔽罩必须焊在接地面上,而且必须与零组件保持一个适当的距离,因此需要占用宝贵的PCB板空间。

  尽可能保证金属屏蔽罩的完整非常重要,所以进入金属屏蔽罩的数字信号线应该尽可能走内层,而且最好将信号线路层的下一层设为接地层。RF信号线可以从金属屏蔽罩底部的小缺口和接地缺口处的布线层走线出去,不过缺口处周围要尽可能被广大的接地面积包围,不同信号层上的接地可藉由多个过孔连在一起。

  尽管有以上的缺点,但是金属屏蔽罩仍然非常有效,而且常常是隔离关键电路的唯一解决方案。

  电源去耦电路

  此外,恰当而有效的芯片电源去耦(decouple)电路也非常重要。许多整合了线性线路的RF芯片对电源的噪音非常敏感,通常每个芯片都需要采用高达四个电容和一个隔离电感来滤除全部的电源噪音。(图一)

芯片电源去耦电路

  图一 芯片电源去耦电路

  最小电容值通常取决于电容本身的谐振频率和接脚电感,C4的值就是据此选择的。C3和C2的值由于其自身接脚电感的关系而相对比较大,从而RF去耦效果要差一些,不过它们较适合于滤除较低频率的噪音信号。RF去耦则是由电感L1完成的,它使RF信号无法从电源线耦合到芯片中。因为所有的走线都是一条潜在的既可接收也可发射RF信号的天线,所以,将射频信号与关键线路、零组件隔离是必须的。

  这些去耦组件的实体位置通常也很关键。这几个重要组件的布局原则是:C4要尽可能靠近IC接脚并接地,C3必须最靠近C4,C2必须最靠近C3,而且IC接脚与C4的连接走线要尽可能短,这几个组件的接地端(尤其是C4)通常应当藉由板面下第一个接地层与芯片的接地脚相连。将组件与接地层相连的过孔应该尽可能靠近PCB板上的组件焊盘,最好是使用打在焊盘上的盲孔将连接线电感减到最小,电感L1应该靠近C1。

  一个集成电路或放大器常常具有一个开集极(open collector)输出,因此需要一个上拉电感(pullup inductor)来提供一个高阻抗RF负载和一个低阻抗直流电源,同样的原则也适用于对这一电感的电源端进行去耦。有些芯片需要多个电源才能工作,因此可能需要两到三套电容和电感来分别对它们进行去耦处理,如果该芯片周围没有足够的空间,那么去耦效果可能不佳。

  尤其需要特别注意的是:电感极少平行靠在一起,因为这将形成一个空芯变压器,并相互感应产生干扰信号,因此它们之间的距离至少要相当于其中之一的高度,或者成直角排列以使其互感减到最小。

  电气分区

  电气分区原则上与实体分区相同,但还包含一些其它因素。现代行动电话的某些部份采用不同工作电压,并借助软件对其进行控制,以延长电池工作寿命。这意味着行动电话需要运行多种电源,而这产生更多的隔离问题。电源通常由连接线(connector)引入,并立即进行去耦处理以滤除任何来自电路板外部的噪音,然后经过一组开关或稳压器,之后,进行电源分配。

  在行动电话里,大多数电路的直流电流都相当小,因此走线宽度通常不是问题,不过,必须为高功率放大器的电源单独设计出一条尽可能宽的大电流线路,以使发射时的压降(voltage drop)能减到最低。为了避免太多电流损耗,需要利用多个过孔将电流从某一层传递到另一层。此外,如果不能在高功率放大器的电源接脚端对它进行充分的去耦,那么高功率噪音将会辐射到整块电路板上,并带来各种各样的问题。高功率放大器的接地相当重要,并经常需要为其设计一个金属屏蔽罩。

  RF输出必须远离RF输入

  在大多数情况下,必须做到RF输出远离RF输入。这原则也适用于放大器、缓冲器和滤波器。在最坏的情况下,如果放大器和缓冲器的输出以适当的相位和振幅反馈到它们的输入端,那么它们就有可能产生自激振荡。它们可能会变得不稳定,并将噪音和互调相乘信号(intermodulation products)添加到RF信号上。

  如果射频信号线从滤波器的输入端绕回输出端,这可能会严重损害滤波器的带通特性。为了使输入和输出得到良好的隔离,首先在滤波器周围必须是一块主接地面积,其次滤波器下层区域也必须是一块接地面积,并且此接地面积必须与围绕滤波器的主接地连接起来。把需要穿过滤波器的信号线尽可能远离滤波器接脚也是个好方法。此外,整块电路板上各个地方的接地都要十分小心,否则可能会在不知不觉中引入一条不希望发生的耦合信道。(图二)详细说明了这一接地办法。

  有时可以选择走单端(single-ended)或平衡的RF信号线(balanced RF traces),有关串音(crosstalk)和EMC/EMI的原则在这里同样适用。平衡RF信号线如果走线正确的话,可以减少噪音和串音,但是它们的阻抗通常比较高。而且为了得到一个阻抗匹配的信号源、走线和负载,需要保持一个合理的线宽,这在实际布线时可能会有困难。

滤波器四周被接地面(绿色区域)包围

  图二 滤波器四周被接地面(绿色区域)包围

  缓冲器

  缓冲器可以用来提高隔离效果,因为它可把同一个信号分为两个部份,并用于驱动不同的电路。尤其是本地振荡器可能需要缓冲器来驱动多个混频器。当混频器在RF频率处到达共模隔离(common mode isolation)状态时,它将无法正常工作。缓冲器可以很好地隔离不同频率处的阻抗变化,从而电路之间不会相互干扰。

  缓冲器对设计的帮助很大,它们可以紧跟在需要被驱动电路的后面,从而使高功率输出走线非常短,由于缓冲器的输入信号电平比较低,因此它们不易对板上的其它电路造成干扰。

  压控振荡器

  压控振荡器(VCO)可将变化的电压转换为变化的频率,这一特性被用于高速频道切换,但它们同样也将控制电压上的微量噪音转换为微小的频率变化,而这就给RF信号增加了噪音。总之,在压控振荡器处理过以后,再也没有办法从RF输出信号中将噪音去掉。困难在于VCO控制线(control line)的期望频宽范围可能从DC到2MHz,而藉由滤波器来去掉这么宽的频带噪音几乎是不可能的;其次,VCO控制线通常是一个控制频率的反馈回路的一部份,它在很多地方都有可能引入噪音,因此必须非常小心处理VCO控制线。

  谐振电路

  谐振电路(tank circuit)用于发射机和接收机,它与VCO有关,但也有它自己的特点。简单地说,谐振电路是由一连串具有电感电容的二极管并连而成的谐振电路,它有助于设定VCO工作频率和将语音或数据调变到RF载波上。

  所有VCO的设计原则同样适用于谐振电路。由于谐振电路含有数量相当多的零组件、占据面积大、通常运行在一个很高的RF频率下,因此谐振电路通常对噪音非常敏感。信号通常排列在芯片的相邻接脚上,但这些信号接脚又需要与较大的电感和电容配合才能工作,这反而需要将这些电感和电容的位置尽量靠近信号接脚,并连回到一个对噪音很敏感的控制环路上,但是又要尽量避免噪音的干扰。要做到这点是不容易的。

  自动增益控制放大器

  自动增益控制(AGC)放大器同样是一个容易出问题的地方,不管是发射还是接收电路都会有AGC放大器。AGC放大器通常能有效地滤掉噪音,不过由于行动电话具备处理发射和接收信号强度快速变化的能力,因此要求AGC电路有一个相当大的频宽,这就使AGC放大器很容易引入噪音。

  设计AGC线路必须遵守模拟电路的设计原则,亦即使用很短的输入接脚和很短的反馈路径,而且这两处都必须远离RF、IF或高速数字信号线路。同样,良好的接地也必不可少,而且芯片的电源必须得到良好的去耦。如果必须在输入或输出端设计一条长的走线,那么最好是选择在输出端实现它,因为,通常输出端的阻抗要比输入端低得多,而且也不容易引入噪音。通常信号电平越高,就越容易将噪音引入到其它电路中。

  接地

  要确保RF走线下层的接地是实心的,而且所有的零组件都要牢固地连接到主接地上,并与其它可能带来噪音的走线隔离开来。此外,要确保VCO的电源已得到充分去耦,由于VCO的RF输出往往是一个相当高的电平,VCO输出信号很容易干扰其它电路,因此必须对VCO加以特别注意。事实上,VCO往往放在RF区域的末端,有时它还需要一个金属屏蔽罩。

  在所有PCB设计中,尽可能将数字电路远离模拟电路是一个大原则,它同样也适用于RF PCB设计。公共模拟接地和用于屏蔽和隔开信号线的接地通常是同等重要的。同样应使RF线路远离模拟线路和一些很关键的数字信号,所有的RF走线、焊盘和组件周围应尽可能是接地铜皮,并尽可能与主接地相连。微型过孔(microvia)构造板在RF线路开发阶段很有用,它毋须花费任何开销就可随意使用很多过孔,否则在普通PCB板上钻孔将会增加开发成本,这在大批量产时是不经济的。

  将一个实心的整块接地面直接放在表面下第一层时,隔离效果最好。将接地面分成几块来隔离模拟、数字和RF线路时,其效果并不好,因为最终总是有一些高速信号线要穿过这些分开的接地面,这不是很好的设计。

  还有许多与信号和控制线相关的课题需要特别注意,但它们超出了本文探讨的范围。

  结语

  不论RF PCB设计是不是一门「黑色艺术」,遵守一些基本的RF设计规则和参考一些优异的设计实例将有助于完成RF设计工作。成功的RF设计必须仔细注意整个设计过程中每个步骤及每个细节,这意味着必须在设计开始阶段就要进行彻底的、仔细的规划,并对每个设计步骤的进展进行全面持续的*估。而这种细致的设计技巧正是国内大多数电子企业文化所欠缺的。
