矿用隔爆真空电磁起动器
阅读:1997时间:2010-11-30 10:20:07

  矿用隔爆真空电磁起动器主要用于控制矿用感应电动机的直接起动, 停止和正反向运转, 并能对电动机的过载及断相起保护作用。采用快开门结构,结构简单合理,操作方便,本体采用立板式,使用简单的控制线路,便于维护。起动器远距离起动和停止负载,具有过载、断相、短路、漏电闭锁检测等保护功能。

用途

  矿用隔爆型真空电磁起动器适用于控制交流50HZ、电压为1140V 或660V、容量在 296KVA 以下的防爆电气设备(如:水泵、局部扇风机等)。可用于煤矿井下或其它周围空气中含有爆炸性气体(如:甲烷)的工矿企业中,但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。

型号含义

  型号中的大写字母代表起动器的型式及其特征,主要参数由阿拉伯数字表示。

矿用隔爆真空电磁起动器的型号含义

结构

  矿用隔爆真空电磁起动器由隔爆外壳及装于壳内的交流真空接触器、隔离开关、控制按钮、控制变压器、JDB综合保护器、阻容保护装置等元件组成。

  矿用隔爆真空电磁起动器外壳为圆筒形,采用圆形快开门结构。内部装一块控制底板,底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔器,底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。起动器的盖子和隔离开关的手柄有机械闭锁,保证断电源后开盖,未盖上盖子不能送电。

原理

  按电机运转方向的要求,合上隔离换向开关QS ,电源接入控制变压器初级得电,次级9 、4 两端输出3 6 V交流电,使J DB得电,漏电检测开始。当主回路对地绝缘电阻符合要求时,J DB内继电器工作,常开点3 、4 接通,真空接触器可投入使用,否则接触器不能投入使用。当就地自控或集中控制时,按下启动按钮S B1 ,ZJ 吸合,3 6 V电源经ZJ 1 接点,使真空接触器线圈KM (CKJ )吸合,常闭ZJ 2 打开,这样当磁力起动器工作时,负荷端电压不会通过3 3 号线进入J DB内,当真空接触器主触头接通,接触器线圈KM呈吸合状态,这时KM2 常开闭合自保。

  运行中如发生短路、过载或断相等故障,则J DB动作切断ZJ 的供电线路,使真空接触器KM立即分断。

  停止时,按下停止按钮S B2 ,ZJ 断电,ZJ 1 打开,真空接触器KM断开,停止对电机供电。

常见故障与排除

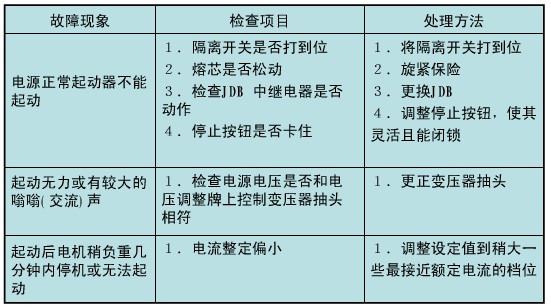

矿用隔爆真空电磁起动器的常见故障与排除
