产品概述

产品型号

TPS76625DR

描述

IC REG LINEAR 2.5V 250MA 8SOIC

分类

集成电路(IC),PMIC-稳压器-线性

制造商

德州仪器

打包

卷带式(TR)

零件状态

活性

工作温度

-40°C?125°C

包装/箱

8-SOIC(0.154英寸,3.90mm宽度)

供应商设备包装

8-SOIC

基本零件号

TPS766

产品图片

TPS76625DR

TPS76625DR

规格参数

制造商包装说明

SOIC-8

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

调节器类型

固定正单输出LDO稳压器

可调性

固定

压差1-Nom

0.14伏

输入电压绝对最大值

13.5伏

最小输入电压

2.7伏

最大输入电压

10.0伏

JESD-30代码

R-PDSO-G8

JESD-609代码

e4

功能数量

1个

输出数量

1.0

端子数

8

工作温度,TJ-最小值

-40℃

工作温度,TJ-最大值

125℃

输出电流1-最大

0.25安

输出电压1-标称

2.5伏

输出电压1分钟

1.2伏

输出电压1-最大

5.5伏

包装主体材料

塑料/环氧树脂

包装代码

SOP

包装等效代码

SOP8,.25

包装形状

长方形

包装形式

小轮廓

包装方式

TR

峰值回流温度(℃)

260

资格状态

不合格

座高

1.75毫米

子类别

Other Regulators

安装类型

表面贴装

技术

功率MOS

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

端子间距

1.27毫米

终端位置

时间@峰值回流温度最大值(秒)

未标明

最大耐压

3.0%

长度

4.9毫米

宽度

3.91毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 250mA低压降稳压器

  • 热关断保护

  • 漏极开路电源良好

  • 35μA超低典型静态电流

  • 250 mA时的压差至140 mV(典型值)(TPS76650)

  • 固定输出版本在规定条件下的公差为3%

  • 8引脚SOIC封装

  • 提供1.5 V,1.8 V,2.5 V,2.7 V,2.8 V,3.0 V,3.3 V,5.0 V固定输出和可调版本

CAD模型

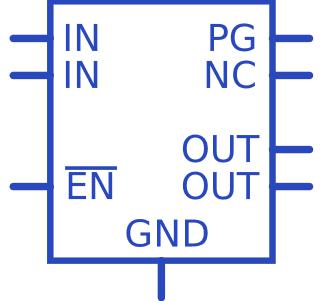

TPS76625DR符号

TPS76625DR符号

TPS76625DR脚印

TPS76625DR脚印

TPS76625DR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

TPS76625DR图片

TPS76625DR

TPS76625DR参数

  • 标准包装2,500
  • 类别集成电路 (IC)
  • 家庭PMIC - 稳压器 - 线性
  • 系列-
  • 稳压器拓扑结构正,固定式
  • 输出电压2.5V
  • 输入电压2.7 V ~ 10 V
  • 电压 - 压降(标准)-
  • 稳压器数量1
  • 电流 - 输出250mA(最小值)
  • 电流 - 限制(最小)-
  • 工作温度-40°C ~ 125°C
  • 安装类型表面贴装
  • 封装/外壳8-SOIC(0.154",3.90mm 宽)
  • 供应商设备封装8-SOIC
  • 包装带卷 (TR)
