TPS54386PWPR 发布时间 时间:2023/7/5 11:40:22 查看 阅读:221

描述

TPS54386PWPR是双输出、非同步降压转换器,能够支持在4.5V至28V输入电源电压下运行的3A输出应用,并且要求输出电压介于输入电压的0.8V和90%之间.凭借内部确定的工作频率、软启动时间和控制环路补偿,转换器以最少的外部组件提供了许多功能。通道1过流保护设置为4.5A,而通道2过流保护水平通过将引脚连接到地、BP或悬空来选择。设置级别用于允许为不需要两个输出的全负载能力的应用扩展外部组件。输出可以独立启用,也可以配置为允许比率度量或顺序启动排序。此外,两个输出可以由不同的电源供电。

产品概述

制造商德州仪器
制造商产品编号TPS54386PWPR
描述IC REG BUCK ADJ 3A DL 14HTSSOP
详细描述降压开关稳压器IC正可调式0.8V2输出3A14-TSSOP(0.173",4.40mm宽)裸露焊盘
类别集成电路(IC)PMIC-稳压器-DCDC开关稳压器
工作温度-40°C~125°C(TJ)
安装类型表面贴装型
封装/外壳14-TSSOP(0.173",4.40mm宽)裸露焊盘
供应商器件封装14-HTSSOP
基本产品编号TPS54386

产品图片


TPS54386PWPR

规格参数

零件状态在售
详细描述
降压开关稳压器IC正可调式0.8V2输出3A14-TSSOP(0.173",4.40mm宽)裸露焊盘
工厂交货时间
6周
接触电镀金子
JESD-609代码e4
无铅代码是的
终止次数14
ECCN代码EAR99
控制技术脉冲宽度调制
峰值回流温度(Cel)260
终端形式鸥翼
终端位置双重的
功能降压
输出配置
输出类型可调式
输出数2
电压-输入(最小值)4.5V
电压-输入(最大值)28V
电压-输出(最小值/固定)0.8V
电压-输出(最大值)25.2V
电流-输出3A
频率-开关630kHz
同步整流器
案例/包装HTSSOPEP
引脚数14
效率85%
最大占空比90%
最大输入电压28V
最高结温(Tj)125℃
最高工作温度125℃
最大输出电流3个
最大电源电压28V
最小输入电压4.5V
最低工作温度-40°C
最小电源电压4.5V
包装
切割胶带(CT)
静态电流1.8mA
开关频率600kHz
同步整流器
高度1.2毫米
长度5毫米
厚度1毫米
宽度宽度

环境与出口分类

属性描述
RoHS状态符合ROHS3规范
湿气敏感性等级(MSL)2(1年)
REACH状态非REACH产品
无铅无铅
辐射硬化

特点

  • 4.5V至28V输入范围

  • 输出电压范围0.8V至90%的输入电压

  • 输出电流高达3A

  • 两种固定开关频率版本:

  • TPS54383:300kHz

  • TPS54386:600kHz

  • 三个可选级别的过流保护(输出2)

  • 0.8V1.5%电压基准

  • 2.1ms内部软启动

  • 双路PWM输出180°异相

  • 可通过单个引脚选择的比率或顺序启动模式

  • 85mΩ内部高侧MOSFET

  • 电流模式控制

  • 内部补偿

  • 逐脉冲过流保护

  • +148\xC2°C时的热关断保护

  • 14引脚PowerPAD?HTSSOP封装

应用领域

  • 机顶盒

  • 数字电视

  • DSP电源

  • 消费电子产品

电路图

引脚图

CAD模型

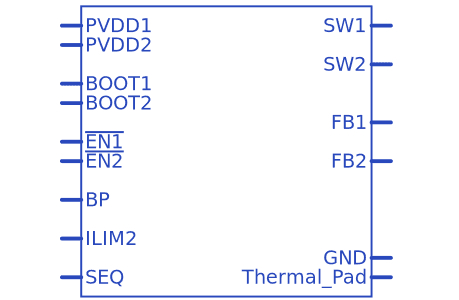

TPS54386PWPR符号

TPS54386PWPR符号

TPS54386PWPR脚印

TPS54386PWPR焊垫

TPS54386PWPR 3D模型

TPS54386PWPR 3D模型

封装

TPS54386PWPR封装

TPS54386PWPR封装

替代型号

型号
制造商
品名
描述
TPS54386PWPG4德州仪器DC/DC转换器芯片,降压转换器双路600KHz
TPS54386PWP德州仪器DC/DC转换器14TSSOP 25.2V 14Pin
TPS54386PWPRG4德州仪器DC/DC转换器HTSSOP 25.2V 14Pin

TPS54386PWPR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

TPS54386PWPR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

TPS54386PWPR图片

TPS54386PWPR

TPS54386PWPR参数

  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭PMIC - 稳压器 - DC DC 开关稳压器
  • 系列-
  • 类型降压(降压)
  • 输出类型可调式
  • 输出数2
  • 输出电压0.8 V ~ 25.2 V
  • 输入电压4.5 V ~ 28 V
  • PWM 型电流模式
  • 频率 - 开关600kHz
  • 电流 - 输出3A
  • 同步整流器
  • 工作温度-40°C ~ 125°C
  • 安装类型表面贴装
  • 封装/外壳14-TSSOP (0.173",4.40mm 宽)裸露焊盘
  • 包装Digi-Reel®
  • 供应商设备封装14-HTSSOP
  • 配用296-31198-ND - EVAL MODULE FOR TPS54386296-31197-ND - EVAL MODULE FOR TPS54383
  • 其它名称296-23109-6
