产品型号 | TPS54340DDAR |
描述 | IC REG BUCK ADJ 3.5A 8SOPWR |
分类 | 集成电路(IC)，PMIC-稳压器-DC DC开关稳压器 |
制造商 | 德州仪器 |
系列 | 环保模式 |
打包 | 切割带(CT) |
零件状态 | 不适合新设计 |
工作温度 | -40°C?150°C(TJ) |
包装/箱 | 8-PowerSOIC(0.154英寸，3.90mm宽度) |
供应商设备包装 | 8-SO PowerPad |
基本零件号 | TPS543 |

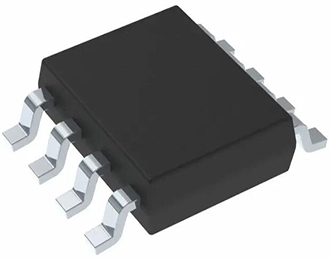

TPS54340DDAR
制造商包装说明 | HSOIC-8 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | NRFND |
功能 | 降压 |
输出配置 | 正 |
模拟IC-其他类型 | 开关稳压器 |
控制方式 | 电流模式 |
控制技术 | 脉冲宽度调制 |
输入电压标称 | 12.0伏 |
最小输入电压 | 4.5伏 |
最大输入电压 | 42.0伏 |
JESD-30代码 | R-PDSO-G8 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 8 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
最大输出电流 | 6.8安 |
最小输出电压 | 0.8伏 |
最大输出电压 | 41.1伏 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HLSOP |
包装等效代码 | SOP8，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓，散热片/塞子，低调 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.7毫米 |
子类别 | 开关稳压器或控制器 |
安装类型 | 表面贴装 |
切换台配置 | BUCK |
最大开关频率 | 2500.0 kHz |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金/银(Ni / Pd / Au / Ag) |
终端表格 | GULL WING |
端子间距 | 1.27毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 4.9毫米 |
宽度 | 3.9毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
热，过压和频率折返保护
工作温度范围为-40°C至125°C
集成了BOOT充电FET的轻载低压降
内部软启动，精确的逐周期电流限制
与外部时钟同步，可调节的UVLO电压和迟滞
电流模式控制DC-DC转换器，92mohm高端MOSFET
100KHz至2.5MHz固定开关频率，0.8V 1%内部基准电压
3.5A连续电流，4.5A最小峰值电感器电流限值和1μA关断电流
在轻载条件下具有高效率，并具有脉冲跳跃的经济模式，146μA的工作静态电流
工业电源管理
TPS54340DDAR符号
TPS54340DDAR脚印
