TPS40200DR是一款灵活的非同步控制器，具有用于P通道FET的内置200mA驱动器。该电路可在高达52V的输入下工作，并具有在外部FET完全开启后关闭驱动器电流的省电功能。此功能扩展了器件的灵活性，使其能够在高达52V的输入电压下运行，而不会消耗过多的功率。该电路采用电压模式反馈工作，并具有前馈输入电压补偿，可即时响应输入电压变化。集成的700-mV基准电压调整为2%，从而提供了精确控制低电压的方法。TPS40200DR采用8引脚SOIC和8引脚VSON封装，支持更复杂控制器的许多功能。时钟频率，软启动，和过流限制均可通过单个外部组件轻松编程。该器件具有欠压锁定功能，可轻松与其他控制器或系统时钟同步，以满足排序和/或降噪要求。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS40200DR |
| 供应商 | 德州仪器 |
| 描述 | IC REG CTRLR BUCK 8SOIC |
| 详细描述 | 降压 稳压器 正 输出 降压 - DC DC 切换控制器 IC 8-SOIC |
| 类别 | 集成电路(IC)PMIC-稳压器-DCDC开关式控制器 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC(0.154"，3.90mm宽) |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | TPS40200 |

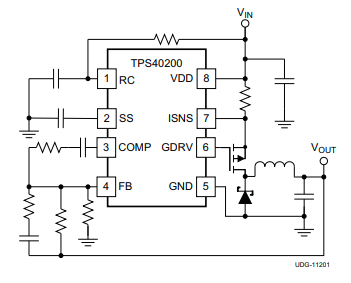

TPS40200DR
| 零件状态 | 在售 |
| 工厂交货时间 | 6周 |
| JESD-609代码 | e4 |
| 无铅代码 | 是的 |
| 终止次数 | 8 |
| ECCN代码 | EAR99 |
| 终端完成 | 镍/钯/金(Ni/Pd/Au) |
| 终端位置 | 双重的 |
| 终端形式 | 鸥翼 |
| 输出类型 | 晶体管驱动器 |
| 功能 | 降压 |
| 输出配置 | 正 |
| 输出数 | 1 |
| 输出阶段 | 1 |
| 电压-供电(Vcc/Vdd) | 4.5V~52V |
| 频率-开关 | 35kHz~500kHz |
| 占空比(最大) | 95% |
| 同步整流器 | 无 |
| 时钟同步 | 无 |
| 控制特性 | 频率控制，软启动 |
| 案例/包装 | 集成电路 |
| 引脚数 | 8 |
| 占空比 | 95% |
| 最大频率 | 500kHz |
| 最大输入电压 | 52V |
| 最高工作温度 | 85°C |
| 最大输出电流 | 3个 |
| 最大输出电压 | 46V |
| 最大电源电压 | 52V |
| 最小输入电压 | 4.5V |
| 最低工作温度 | -40°C |
| 最小输出电压 | 700毫伏 |
| 最小电源电压 | 4.5V |
| 输出电压 | 46.8V |
| 打包 | 卷带式(TR) |
| 静态电流 | 1.5mA |
| 开关频率 | 500kHz |
| 高度 | 1.75毫米 |
| 长度 | 4.9毫米 |
| 厚度 | 1.58毫米 |
| 宽度 | 3.91毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
| REACHSVHC | 无SVHC |
输入电压范围4.5V至52V
输出电压(700mV至90%VIN)
200mA内部P沟道FET驱动器
电压前馈补偿
欠压锁定
可编程固定频率(35kHz
和500kHz之间)操作
可编程短路保护
打嗝过流故障恢复
可编程闭环软启动
700mV1%参考电压
外部同步
小型8引脚SOIC(D)和VSON(DRB)封装
工业控制
分布式电力系统
DSL/电缆调制解调器
扫描器
电信
TPS40200DR符号
TPS40200DR焊垫
TPS40200DR 3D模型
TPS40200DR封装
| 零件号 | TPS54331DDAR | LV5980MC-AH | TPS54327DDAR | TPS54331DDA |
| 制造商 | 德州仪器 | 安森美半导体 | 德州仪器 | 德州仪器 |
| 引脚数 | 8 | 8 | 8 | 8 |
| 输出数量 | 1 | 1 | 1 | 1 |
| 最大输出电流 | 3个 | 3个 | 3个 | 3个 |
| 输出电流 | - | - | - | - |
| 频率-开关 | 570kHz | 370kHz | 700kHz | 570kHz |
| 输入电压-标称 | 12伏 | - | 6伏 | 12伏 |
| 最小输入电压 | - | - | - | - |
| 最大输入电压 | - | - | - | - |
| 最小输出电压 | 800毫伏 | 1.235伏 | 760毫伏 | 800毫伏 |
| 输出电压 | 25伏 | - | 7伏 | 25伏 |
| 最大输出电压 | 25伏 | 21.62伏 | 7伏 | 25伏 |
