TPS16630RGET是一款易于使用的正60V、6A电子保险丝，具有31mΩ集成FET。提供对负载、电源和电子保险丝本身的保护以及可调节功能，例如准确的过流保护、快速短路保护、输出压摆率控制、过压保护和欠压锁定。TPS16630RGET集成了可调输出功率限制(PLIM)功能，可简化并使其符合IEC61010-1和UL1310等标准。该器件还包括可调过流功能。PGOOD可用于启用和禁用下游DC-DC转换器的控制。关断引脚为启用和禁用内部FET以及将器件置于低电流关断模式提供外部控制。对于系统状态监控和下游负载控制，该设备提供故障和精确的电流监控输出。MODE引脚允许在两个限流故障响应(闭锁和自动重试)之间灵活地配置设备。TPS16630RGET采用4mm×4mm24引脚VQFN封装，额定温度范围为–40°C至+125°C。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS16630RGET |
| 供应商 | 德州仪器 |
| 描述 | 能源管理 |
| 详细描述 | 电子保险丝稳压器-6A24-VQFN(4x4) |
| 类别 | 集成电路(IC)PMIC-电流调节和管理 |
| 工作温度 | -40°C~125°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 24-VFQFN裸露焊盘 |
| 供应商器件封装 | 24-VQFN(4x4) |
| 基本产品编号 | TPS16630 |
TPS16630RGET
| 零件状态 | 在售 |
| 功能 | 电子保险丝 |
| 精度 | ±2% |
| 电压-输入 | 4.5V～60V |
| 电流-输出 | 6A |
| 箱/包 | VQFN |
| 引脚数 | 24 |
| 最大结温(Tj) | 125℃ |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 60伏 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 4.5伏 |
| 通道数 | 1 |
| 输出数量 | 1 |
| 通态电阻 | 31毫欧 |
| 输出电流 | 6A |
| 高度 | 1毫米 |
| 长度 | 4毫米 |
| 厚度 | 880微米 |
| 宽度 | 4毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
4.5V至60V工作电压，67V绝对最大值
集成60V、31mΩRON热插拔FET
0.6A至6A可调电流限制(±7%)
低静态电流，停机时为21μA
可调输出功率限制(仅限TPS16632)(±6%)
可调UVLO和OVP截止，精度为±2%
固定39V最大过压钳位(仅限TPS16632)
用于浪涌电流限制的可调输出压摆率控制
在设备上电期间通过热调节为大型和未知的容性负载充电
电源良好输出(PGOOD)
自动重试和闭锁(MODE)之间的可选过流故障响应选项
模拟电流监视器(IMON)输出(±6%)
UL2367认可
文件编号E169910
RILIM≥3kΩ
IEC62368-1认证
采用易于使用的24引脚VQFN封装
工厂自动化和控制 – PLC、DCS、HMI、I/O 模块、传感器集线器
电机驱动器 – CNC、编码器电源
电子断路器
电信无线电
工业打印机
TPS16630RGET符号

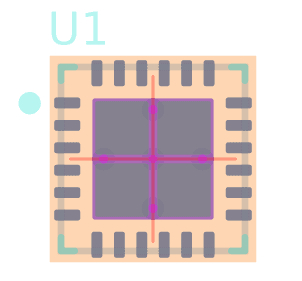

TPS16630RGET焊垫
TPS16630RGET 3D模型
TPS16630RGET封装
