STM32F031F6P6微控制器集成了以48MHz最大频率运行的高性能ARM Cortex-M032位RISC内核、高速嵌入式存储器（高达32KB的闪存和高达4KB的SRAM）以及广泛的一系列增强型外设和I/O。STM32F031F6P6微控制器包括采用四种不同封装的器件，从20引脚到48引脚不等。根据选择的设备，包括不同的外围设备。适用于广泛的应用，例如应用控制和用户界面、手持设备、A/V接收器和数字电视、PC外设、游戏和GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、视频对讲机和HVAC。
产品型号 | STM32F031F6P6 |
描述 | I2C MCU 32BIT 32KB 闪存 20TSSOP |
类别 | 集成电路 (IC)，嵌入式 - 微控制器 |
制造商 | 意法半导体 |
系列 | STM32F0 |
电压 - 电源 (Vcc/Vdd) | 2V?3.6V |
工作温度 | -40°C ~ 85°C (TA) |
包装/箱 | 20-TSSOP(0.173 英寸，4.40 毫米宽) |
供应商设备包 | 20-TSSOP |
基本零件号 | STM32 |
STM32F031F6P6
制造商包装说明 | TSSOP-20 |
零件状态 | 活性 |
地址总线宽度 | 0.0 |
位大小 | 32 |
时钟频率-最大 | 32.0兆赫 |
外部数据总线宽度 | 0.0 |
JESD-30代码 | R-PDSO-G20 |
ROM可编程性 | 闪光 |
速度 | 48.0兆赫 |
电源电压-Nom | 3.3V |
安装方式 | 表面贴装 |
技术 | CMOS |
A/D转换器数量 | 1个 |
ADC通道数 | 12 |
通道数 | 9 |
I2C通道数 | 1个 |
I/O数量 | 15 |
可编程I/O数量 | 15 |
SPI通道数 | 1个 |
定时器/计数器的数量 | 6 |
USART通道数 | 1个 |
振荡器类型 | 内部 |
温度等级 | 工业 |
终端形式 | 鸥翼型 |
终端间距 | 0.65毫米 |
终端位置 | 双 |
高度 | 1.2毫米 |
长度 | 6.5毫米 |
宽度 | 4.4毫米 |
包装体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装形状 | 长方形 |
包装风格 | 小外形、薄型、缩距 |
| 属性 | 描述 |
| REACH状态 | REACH不受影响 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度(MSL) | 1(无限制) |
采用ARM?32位Cortex?-M0CPU的微控制器，频率高达48MHz，采用20引脚TSSOP封装
CRC计算单元，32Kbflash，4KBSRAM
2V至3.6V电压范围，上电/掉电复位(POR/PDR)
4~32MHz晶振，内部40KHzRC振荡器
15个GPIO，5通道DMA控制器
(9ext+3int)12位ADC
1(16bit)高级控制,4(16bit)1(32bit)通用定时器
带有闹钟和从停止/待机状态定期唤醒的日历RTC
SPI、I2C和USART通信接口
串行线调试(SWD)，96位唯一ID
STM32F031F6P6符号
STM32F031F6P6脚印

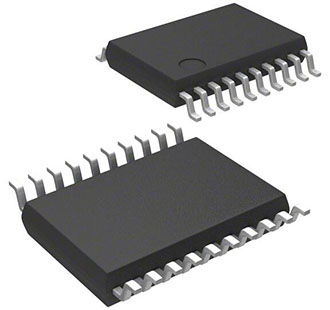

STM32F031F6P6封装
型号 | 制造商 | 品名 | 描述 |
STM32F031F6P7 | 意法半导体 | 微控制器 | 32位，线路接入，ARM Cortex M0，48MHz，32KB，4KB，20引脚，TSSOP |
MSP430G2553IPW20R | 德州仪器 | 微控制器 | 1位，16 MHz，16KB，512KB，20引脚，TSSOP |
STM8L101F3P6 | 意法半导体 | 微控制器 | 8位，超低功率，STM8L，16MHz，8KB，2KB，20引脚，TSSOP |
