产品型号 | LMZ31710RVQR |
描述 | DC DC转换器0.6-5.5V 55W |
分类 | 电源-板上安装，DC DC转换器 |
制造商 | 德州仪器 |
系列 | SIMPLESWITCHER? |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?85°C |
包装/箱 | 42-BQFN模块 |
尺寸/尺寸 | 0.40英寸长x 0.40英寸宽x 0.17英寸高(10.2mm x 10.2mm x 4.4mm) |
供应商设备包装 | 42-B3QFN(10x10) |
基本零件号 | LMZ31710 |
LMZ31710RVQR
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 开关稳压器 |
JESD-609代码 | e4 |
位数 | 8 |
D / A转换器数量 | 1个 |
建立时间 | 8微秒 |
输出类型 | 电压-缓冲 |
差分输出 | 没有 |
资料介面 | I2C |
参考类型 | 供应 |
电压-电源，模拟 | 2.7V?5.5V |
电压-电源，数字 | 2.7V?5.5V |
INL / DNL(LSB) | ±0.5(最大)，±0.25(最大) |
安装类型 | 表面贴装 |
功能数量 | 1个 |
输出电压标称 | 1.8伏 |
峰值回流温度(℃) | 245 |
最大开关频率 | 1200.0 kHz |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
时间@峰值回流温度-最大(秒) | 未标明 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
完整的集成电源解决方案，占用空间小，外形小巧
10mm x 10mm x 4.3mm封装
与LMZ31707和LMZ31704引脚兼容
效率高达95%
环保模式/轻载效率(LLE)
宽输出电压调节范围为0.6 V至5.5 V，基准精度为1%
支持更高电流的并联运行
可选的分离式电源轨允许输入电压低至2.95 V
可调开关频率(200 kHz至1.2 MHz)
与外部时钟同步
提供180°异相时钟信号
可调慢启动
输出电压排序/跟踪
电源良好输出
可编程欠压锁定(UVLO)
过电流和过热保护
预偏置输出启动
工作温度范围：–40°C至85°C
增强的热性能：13.3°C / W
符合EN55022 B类排放标准
集成屏蔽电感

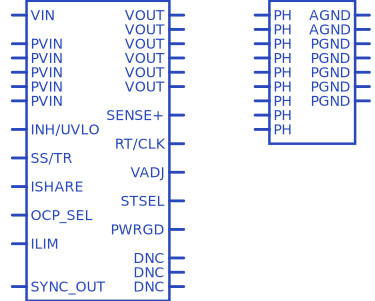

LMZ31710RVQR符号
LMZ31710RVQR脚印
