ADUM5201ARWZ-RL采用iCoupler?技术的数字隔离器使设计人员能够在设计中实现隔离，而不受光耦合器的成本、尺寸、功耗、性能和可靠性限制。ADUM5201ARWZ-RL还满足各种爬电距离/间隙要求，是业界唯一一款爬电距离经过认证的8mm数字隔离器。磁性隔离产品已售出超过5亿个通道，符合与光耦合器相同的严格安全标准。
 产品型号 | ADUM5201ARWZ-RL |
| 制造商 | ADI |
| 分类 | 隔离，数字隔离器 |
| 描述 | DGTL ISO 2500VRMS 2CH GP 16SOIC标准 |
| 打包 | 卷带(TR) |
| 工作温度 | -40°C ~ 105°C |
| 安装类型 | 表面贴装 |
| 包装/箱 | 16-SOIC （0.295“， 7.50mm 宽） |
| 供应商设备包 | 16-SOIC |
| 基本产品编号 | ADUM5201 |
ADUM5201ARWZ-RL
| 产品状态 | 在售 |
| 科技 | 磁力耦合 |
| 类型 | 一般用途 |
| 隔离电源 | 是的 |
| 通道数 | 2 |
| 输入-侧1/侧 2 | 44562 |
| 通道类型 | 单向 |
| 电压-隔离 | 2500Vrms |
| 共模瞬态抗扰度（最小值） | 25千伏/微秒 |
| 数据速率 | 1兆巴 |
| 传播延迟 （最大值） | 100秒，100秒 |
| 脉冲宽度失真（最大） | 40秒 |
| 上升/下降时间（典型值） | 2.5秒、2.5秒 |
| 电压-电源 | 3V~5.5V， 4.5V~5.5V |
| 触点电镀 | 锡 |
| 引脚数 | 16 |
| 通道类型 | 单向 |
| 数据速率 | 25兆字节/秒 |
| 隔离电源 | 是的 |
| 最高工作温度 | 105 °C |
| 最大输出电流 | 100毫安 |
| 最大电源电压 | 5.5V |
| 最低工作温度 | -40 °C |
| 最小电源电压 | 3 伏 |
| 通道数 | 2 |
| 包装 | 切割带 |
| 传播延迟 | 100纳秒 |
| 脉冲宽度失真（伪重失真） | 40纳秒 |
| 导通延迟时间 | 60纳秒 |
| 类型 | 一般用途 |
| 工厂交货时间 | 8 周 |
| 安装类型 | 表面贴装 |
| 包装/箱 | 16-物质工业（0.295， 7.50毫米宽） |
| 表面贴装 | 是的 |
| 引脚数 | 16 |
| 工作温度 | -40°C~105°C |
| 包装 | 卷带 （TR） |
| 系列 | 异功率?，iCoupler? |
| 极速器-609代码 | e3 |
| 无铅代码 | 不 |
| 终止次数 | 16 |
| 高温超导编码 | 8543.70.99.60 |
| 科技 | 磁力耦合 |
| 电压-电源 | 3V~5.5V 4.5V~5.5V |
| 端子位置 | 对偶 |
| 终端表单 | 鸥翼 |
| 峰值回流焊温度 （摄氏度） | 260 |
| 功能数量 | 1 |
| 电源电压 | 3.3V |
| Time@Peak回流焊温度-最大值 （s） | 30 |
| 长度 | 10.3毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 水分敏感性水平（MSL） | 3（168小时） |
| REACH状态 | REACH未受影响 |
单通道和多通道数据隔离器
带隔离电源的数字隔离器：isoPower
USB隔离器
隔离式栅极驱动器
I2C数字隔离器
隔离式CAN收发器
隔离式RS-485收发器
隔离式RS-232收发器
隔离式Σ-调制器
医疗设备
电源/调节系统
仪器仪表设备
网络设备
计量电池充电系统
照明和建筑控制
工业过程控制
电机驱动
太阳能/风能
通信
工业用车
汽车系统
所有iCoupler器件均可通过
ADUM5201ARWZ-RL符号

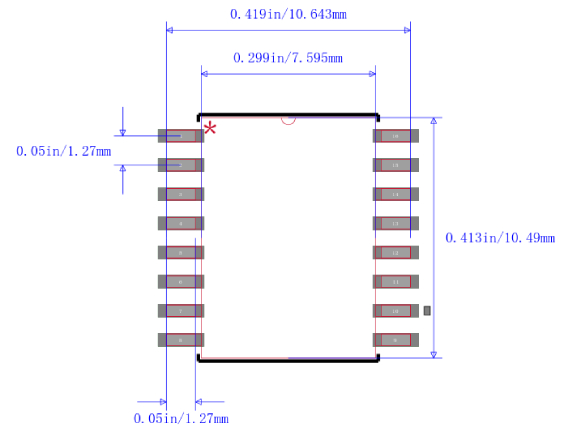

ADUM5201ARWZ-RL焊垫
ADUM5201ARWZ-RL封装
| 型号 | 品牌商 | 类型 | 描述 |
| ADUM5201ARWZ | ADI | 接口隔离器 | 数字隔离器,2通道,100ns,4.5V,5.5V,SOIC,16引脚 |
| ADUM5201CRWZ | ADI | 接口隔离器 | 数字隔离器,2通道,70ns,4.5V,5.5V,SOIC,16引脚 |
| ADUM1281BRZ | ADI | 接口隔离器 | 数字隔离器,2通道,35ns,3V,5.5V,NSOIC,8引脚 |
