ADUM1201ARZ是基于模拟设备有限公司的iCoupler?技术的双通道数字隔离器。这些隔离组件结合了高速CMOS和单片变压器技术，提供了优于光耦等替代产品的卓越性能。ADUM1201ARZ隔离器提供两个独立的隔离通道，具有多种通道配置和数据速率。这两种设备在两侧的电源电压范围为2.7V至5.5V的情况下运行，提供了与低压系统的兼容性，并实现了跨隔离栅的电压转换功能。此外，它还提供低脉宽失真(CR级<3ns)和紧密的通道间匹配(CR级<3ns)。与其他光耦替代品不同，ADUM1201ARZ隔离器具有专利刷新功能，可确保在没有输入逻辑转换和通电/断电条件下的直流正确性。
| 制造商 | ADI |
| 制造商产品编号 | ADUM1201ARZ |
| 描述 | DGTL ISO 2500VRMS 2CH GP 8SOIC |
| 详细描述 | 通用数字隔离器2500Vrms2通道1Mbps25kV/μsCMTI8-SOIC(0.154"，3.90mm宽) |
| 类别 | 数字隔离器 |
| 系列 | iCoupler? |
| 包装 | 管件 |
| 工作温度 | -40°C~105°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC(0.154"，3.90mm宽) |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | ADUM1201 |
ADUM1201ARZ
| 零件状态 | 在售 |
| 技术 | 磁耦合 |
| 类型 | 通用 |
| 隔离式电源 | 无 |
| 通道数 | 2 |
| 输入-侧1/侧2 | 1/1 |
| 通道类型 | 单向 |
| 电压-隔离 | 2500Vrms |
| 共模瞬变抗扰度(最小值) | 25kV/μs |
| 数据速率 | 1Mbps |
| 传播延迟tpLH/tpHL(最大值) | 150ns，150ns |
| 脉宽失真(最大) | 40ns |
| 上升/下降时间(典型值) | 10ns，10ns |
| 电压-供电 | 2.7V~5.5V |
| 案例/包装 | R |
| 引脚数 | 8 |
| 终端数量 | 8 |
| 频道类型 | 单向 |
| 最大输入电流 | 10μA |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 5.5V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2.7V |
| 工作电源电流 | 600μA |
| 工作电源电压 | 3伏 |
| 输出电流 | 35mA |
| 极性 | 双向 |
| 传播延迟 | 150纳秒 |
| 脉冲宽度失真(PWD) | 40纳秒 |
| 上升时间 | 3纳秒 |
| 开启延迟时间 | 45纳秒 |
| 类型 | 一般用途 |
| 深度 | 1.5毫米 |
| 长度 | 5毫米 |
| 宽度 | 4毫米 |
| 属性 | 描述 |
| RoHS状态 | RoHS状态 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
窄体，符合RoHS标准，SOIC8芯封装
低功率运行
双向通信
3V/5V电平转换
高温操作：125°C
高数据速率：dc至25Mbps(NRZ)
精确定时特性
高共模瞬态抗扰度：>25kV/μs
适合汽车应用
尺寸临界多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器隔离
数字现场总线隔离
混合动力电动汽车、电池监控器和电机驱动
ADUM1201ARZ符号
ADUM1201ARZ脚印

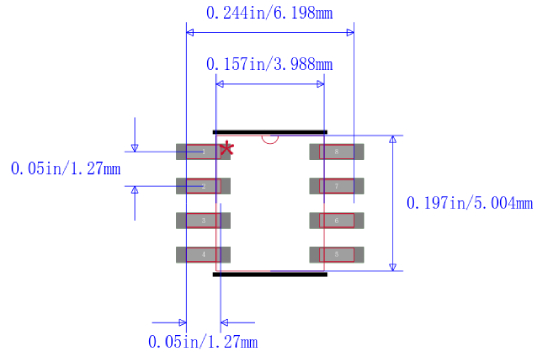

ADUM1201ARZ封装
| 型号 | 制造商 | 品名 | 描述 |
| ADUM1201ARZ-RL7 | 亚德诺 | 接口隔离器 | SOIC 8Pin 5V 1Mbps |
| ADUM3201ARZ | 亚德诺 | 接口隔离器 | 2通道,150ns,2.7V,5.5V,SOIC,8引脚 |
| ADUM3201BRZ | 亚德诺 | 接口隔离器 | 2通道,50ns,2.7V,5.5V,NSOIC,8引脚 |
