ADS1118IDGST是一款精密、低功耗、16位模数转换器(ADC)，提供测量采用超小型无引线X2QFN-10封装或VSSOP-10封装的传感器最常见信号所需的所有功能。ADS1118IDGST集成了可编程增益放大器(PGA)、电压基准、振荡器和高精度温度传感器。这些功能以及2V至5.5V的宽电源电压范围，使得它非常适合功率受限和空间受限的传感器测量应用。ADS1118数据转换速率最高可达每秒860次采样(SPS)。PGA的输入范围为±256mV至±6.144V，能够以高分辨率测量大信号和小信号。该器件通过输入多路复用器(MUX)测量双路差分输入或四路单端输入。高精度温度传感器用于系统级温度监控或对热电偶进行冷结点补偿。ADS1118可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后自动断电。在空闲状态下，单次模式会显著降低流耗。所有数据均通过串行外设接口(SPI?)进行传输。ADS1118IDGST的额定工作温度范围为-40°C至+125°C。
 产品型号 | ADS1118IDGST |
| 制造商 | 德州仪器 |
| 分类 | 集成电路(IC),数据采集模数转换器(ADC) |
| 描述 | IC ADC 16位SIGMA-DELTA 10VSSOP |
| 打包 | 切割胶带 |
| 工作温度 | -40°C~125°C |
| 包装/箱 | 10-TFSOP，10-MSOP（0.118英寸，3.00mm宽） |
| 供应商设备包 | 10-VSSOP |
| 安装类型 | 表面贴装 |
| 基本产品编号 | ADS1118 |
ADS1118IDGST
| 产品状态 | 在售 |
| 位数 | 16 |
| 采样率（每秒） | 860 |
| 输入数 | 2, 4 |
| 输入类型 | 差分，单端 |
| 数据接口 | 断续器 |
| 配置 | 多路复用器-PGA-模数转换器 |
| 模数转换器数量 | 1 |
| 建筑 | 西格玛-德尔塔 |
| 参考类型 | 内部 |
| 电压-电源，模拟 | 2V~5.5V |
| 电压-电源，数字 | 2V~5.5V |
| 特征 | 温度传感器 |
| 触点电镀 | 金 |
| 引脚数 | 10 |
| 转化率 | 860sps |
| 积分非线性 | 1液态平衡表 |
| 接口 | 断续器 |
| 最高工作温度 | 125°C |
| 最大功率耗散 | 900微瓦 |
| 最大电源电压 | 5.5V |
| 最大电源电压（直流） | 5.5V |
| 最低工作温度 | -40 °C |
| 最小电源电压 | 2伏 |
| 最小电源电压（直流） | 2伏 |
| 标称电源电流 | 150微安 |
| 模数转换器数量 | 1 |
| 位数 | 16 |
| 通道数 | 2 |
| 转换器数量 | 1 |
| 元素数量 | 1 |
| 输入数 | 4 |
| 工作电源电压 | 3.3V |
| 包装 | 切割胶带 |
| 极性 | 双 |
| 功耗 | 900微瓦 |
| 分辨率 | 2字节 |
| 采样率 | 860sps |
| 高度 | 1.07毫米 |
| 长度 | 3毫米 |
| 厚度 | 1.02毫米 |
| 宽度 | 3毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 水分敏感性水平（MSL） | 2（1年） |
| REACH状态 | REACH未受影响 |
100SPS数据速率(高速模式)
单周期建立
使用START引脚轻松转换控制
自动关断
低噪声：4μVRMS噪声(高分辨率模式)
带两个差分通道的输入多路复用器(ADS1226)
基准电压源支持比率测量
自校准
简单的只读2线串行接口
内部高阻抗输入缓冲器
内部温度传感器
内部振荡器
低功耗：工作时为1mW，停机期间<1μA模拟和数字电源：2.7V至5.5V
手持式仪器
便携式医疗设备
工业过程控制
ADS1118IDGST符号

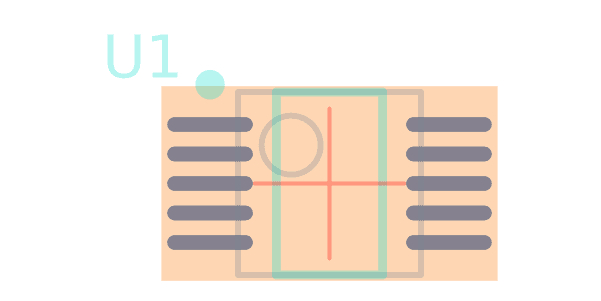

ADS1118IDGST焊垫
ADS1118IDGST 3D模型
ADS1118IDGST封装
