AD8422ARZ 发布时间 时间:2023/6/29 17:39:00 查看 阅读:925

描述

AD8422ARZ是一款高精度、低功耗、低噪声的轨对轨仪表放大器,可提供业界最佳的单位微安性能。AD8422ARZ处理的信号具有超低失真性能,在其整个输出范围内与负载无关。此器件是工业标准AD620的第三代产品。它采用了新的工艺技术和设计技术,实现了比前代产品更高的动态范围和更低的误差,同时功耗不到三分之一。AD8422ARZ使用AD8221引入的高性能引脚。Very低偏置电流使它无误差,具有高源阻抗,允许多个传感器多路传输到输入端。低电压噪声和低电流噪声使AD8422ARZ成为测量惠斯通电桥的理想选择。

产品概述

制造商ADI
制造商产品编号AD8422ARZ
描述IC INST AMP 1 电路 8SOIC
详细描述仪表放大器1电路满摆幅8-SOIC
类别
集成电路(IC)线性器件-放大器-仪器、运算放大器、缓冲放大器
工作温度-40°C~85°C
安装类型
表面贴装型
封装/外壳8-SOIC(0.154",3.90mm宽)
供应商器件封装8-SOIC
基本产品编号AD8422

产品图片

AD8422ARZ

AD8422ARZ

规格参数

零件状态在售
放大器类型仪表
电路数1
输出类型满摆幅
压摆率0.8V/μs
-3db带宽2.2兆赫
电流-输入偏置500帕
电压-输入补偿60μV
电流-供电300μA
电流-输出/通道20mA
电压-跨度(最小值)3.6V
电压-跨度(最大值)36V
案例/包装集成电路
引脚数8
带宽2.2兆赫
共模抑制比94分贝
增益带宽积2.2兆赫
输入偏置电流500帕
输入失调电压(Vos)300毫伏
最大双电源电压18V
最高结温(Tj)150℃
最高工作温度85°C
最大电源电流1毫安
最大电源电压3.6V
最小双电源电压1.8V
最低工作温度-40°C
最小电源电压3.6V
标称电源电流300μA
放大器数量1
通道数1
工作电源电流300μA
每个通道的输出电流20mA
响应时间160微秒
转换速率0.8V/.s
电压增益146分贝
高度1.5毫米
长度5毫米
宽度4毫米

环境与出口分类

属性
描述
RoHS状态符合ROHS3规范
湿气敏感性等级(MSL)1(无限)
REACH状态非REACH产品
无铅含铅
辐射硬化

特点

  • 低功耗:330μA

  • 最大静态电流轨对轨输出

  • 低噪声和失真

  • 优秀的交流规格

  • 高精度直流性能(AD8422BRZ)

  • 供应范围广

  • 输入过压保护:来自相反电源的40V

  • 增益范围:1到1000

应用领域

  • 医疗器械

  • 工业过程控制

  • 应变计

  • 传感器接口

  • 精密数据采集系统

  • 通道隔离系统

  • 便携式仪器

电路图

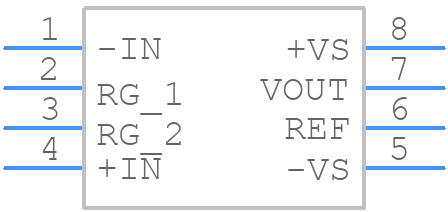

引脚图

CAD模型

AD8422ARZ符号

AD8422ARZ符号

AD8422ARZ脚印

AD8422ARZ脚印

封装

AD8422ARZ封装

AD8422ARZ封装

替代型号

型号
制造商
品名
描述
AD8422ARZ-RL亚德诺放大器、缓冲器
SOIC 8Pin
AD8422ARZ-R7亚德诺仪表放大器高性能,低功耗,轨到轨精密仪表放大器
INA155UG4德州仪器放大器、缓冲器200μV,6.5V/μs,550kHz,2.7V至5.5V,SOIC
