简单说，膨胀阀由阀体、感温包、平衡管三大部分组成。

    感温包

    感温包内充注的是处于气液平衡饱和状态的制冷剂，这部分制冷剂与系统内的制冷剂是不相通的。它一般是绑在蒸发器出气管上，与管子紧密接触以感受蒸发器出口的过热蒸气温度，由于它内部的制冷剂是饱和的，所以就根据温度传递温度下饱和状态的压力给阀体。

    平衡管

    平衡管的一端接在蒸发器出口稍远离感温包的位置上，通过毛细管直接与阀体连接。作用是传递蒸发器出口的实际压力给阀体。阀体内有二膜片，膜片在压力作用下向上移动使通过膨胀阀的制冷剂流量减小，在动态中寻求平衡。

    质量判断

    理想的膨胀阀工作状态应该是随着蒸发器负荷的变化，实时改变开度，控制流量。但实际上，由于感温包感受的温度在热传递上存在迟滞，造成膨胀阀的反应总是慢半拍。假如我们描绘一幅膨胀阀的时间流量图，我们会发现它并不是圆滑的曲线，而是波折线。膨胀阀的好坏反映在波折的幅度上，幅度越大说明该阀反应越慢，质量越差。

    膨胀阀的结构和工作原理

    1　热力膨胀阀的作用：

    热力膨胀阀安装在蒸发器入口，常称为膨胀阀，主要作用有两个：

    1）　节流作用：高温高压的液态制冷剂经过膨胀阀的节流孔节流后，成为低温低压的雾状的液压制冷剂，为制冷剂的蒸发创造条件；

    2）　控制制冷剂的流量：进入蒸发器的液态制冷剂，经过蒸发器后，制冷剂由液态蒸发为气态，吸收热量，降低车内的温度。膨胀阀控制制冷剂的流量，保证蒸发器的出口完全为气态制冷剂，若流量过大，出口含有液态制冷剂，可能进入压缩机产生液击；若制冷剂流量过小，提前蒸发完毕，造成制冷不足；

    2　热力膨胀阀的种类：

    热力膨胀阀按照平衡方式不同，分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。

    1）　内平衡式膨胀阀结构和工作原理：

    内平衡式F型热力膨胀阀结构图。感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得阀开度减小，从而控制制冷剂的流量。

    2）　外平衡式膨胀阀结构和工作原理：

    外平衡式膨胀阀与内平衡式膨胀阀原理基本相同，区别是：　内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。

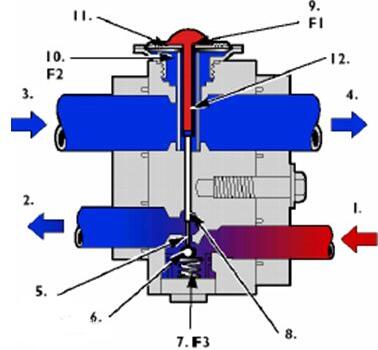

    3）　H型膨胀阀

    H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。

    1自过滤干燥器2到蒸发器3自蒸发器4到压缩机5测量孔6球7弹簧8活动脚9制冷剂10薄膜下压力补偿11金属薄膜12感温元件

    在制冷系统中膨胀阀是制冷系统四大部件【压缩机、冷凝器、节流阀（膨胀阀）、蒸发器】之一。

    节流阀又可称膨胀阀或调节阀。

    特点

    1、膨胀阀采用结构先进的双流向平衡流口。

    2、膨胀阀由于使用了双流向热力膨胀阀，使制冷系统省膨胀阀、逆止阀和电磁阀的数量。

    3、膨胀阀双向的平衡流口，使静止过热度随着冷凝压力或通过阀口压降的变化而变化。

    4、膨胀阀具有稳定的过热度，使系统运行稳定。

    5、膨胀阀适用制冷，空调等各种工作需要。

    6、膨胀阀蒸发温度范围：-40℃至+ 10℃。

    7、膨胀阀适用于R12（ 氟里昂）、R22（二氟一氯甲烷）、R134a等介质。

    分类

    从平衡方式来看，膨胀阀可以分为内平衡式和外平衡式两种。

    内平衡式的平衡压力在蒸发器入口处取，外平衡式的则在蒸发器的出口处取平衡压力。内平衡式膨胀阀一般用在家用空调上。汽车空调的冷量一般比较大，制冷剂在蒸发器里的压力损失也较大，因此只用外平衡式的。

    从过热度的调节结构来看，膨胀阀分为内调式和外调式。

    内调式只能在空调系统安装之前调整，它的优点是尺寸较小，结构紧凑，适合于批量的定型产品。外调式的可在空调系统上根据情况随时调节，具有很大的灵活性，但零件的增加使得尺寸和重量都要大些。

    它主要起着节流降压和调节流量的作用。

    同时它还有防止湿压缩和液击保护压缩机及异常过热的功能。
