LT6236
阅读:3662时间:2013-08-16 12:47:50

  LT6236一款单/ 双通道低噪声、轨至轨输出运算放大器,具有 1.1nV/√Hz 的输入参考噪声电压密度,且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。噪声低、稳定时间快和失调电压低使该放大器非常适合驱动低噪声、高速 SAR ADC.LT6236 具有一种停机功能,可用于把电源电流减小至 10μA 以下。并可以适用于各类的16 位和 18 位 SAR ADC 驱动器,有源滤波器,低噪声、低功率信号处理领域中。



主要特点

  ·低噪声:1.1nV/√Hz

  ·低电源电流:每个放大器的电源电流为 3.5mA

  ·低失调电压:350μV (值)

  ·快速稳定时间:570ns (至 18 位、2VP-P 输出)

  ·低失真:在 2kHz 时 THD = -116.8dB

  ·宽电源范围:3V 至 12.6V

  ·轨至轨输出摆幅

  ·215MHz 增益带宽乘积

  ·规定温度范围:-40°C 至 125°C

  ·LT6236 停机电流至 10μA (值)

  ·LT6236 采用扁平 (高度仅 1mm) ThinSOTTM 封装

  ·双通道器件 LT6237 采用 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装

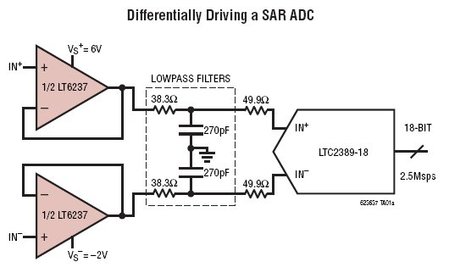

典型应用





  该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出,旨在限度地拓宽低电源应用中的信号动态范围,并且规格在 3.3V、5V和 ±5V 电源。

  LT6236 是 LT6230 / LT6231 的升级产品,可提供相似的性能并降低了 100kHz 以上的宽带噪声。
