中文名称：电容器
英文名称：Capacitor for microwave ovens
定 义：是使用在50Hz/60Hz电源供电的微波炉中，连接于磁控管主电源电
路，用于稳定磁控管电流的无自愈性能的电力电容器。
微波炉电容器是使用在50Hz/60Hz电源供电的微波炉中，连接于磁控管主电源电路，用于稳定磁控管电流的无自愈性能的电力电容器。它具有以下不同于其它电容器的性质①额定电压高。微波炉用电容器的额定电压一般在2kV~3kV之间，这明显高于其它同类元件；②内部含有放电电阻，这是为电容器在切断运行电压后放掉其中大量电荷而设立的，因此具有阻值高、与电容器并联等特点。对它的要求是在运行电压切断1min内使电容器两端电压降至50V以下，并能随电容器经受各项试验，此外其阻值还应考虑叠加直流电压的作用等；③整机（微波炉）及电容器在结构和电路设计时应充分注意提高防爆的能力：例如在整机中应装有能在电容器击穿3 s内切断电源的熔断器；在电容器结构方面，盖的封装采取“弯边”工艺，内部电路中采取“悬丝”的办法，使得当电容器外壳因某种原因膨胀时（这往往是爆炸的前兆），“弯边”拉伸变直，“悬丝”受力将内部导线拉断，使电容器发生断路，避免膨胀进一步发展，从而起到预防爆炸的作用。图1为微波炉电容器的结构原理图。

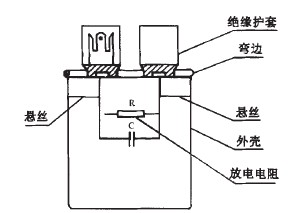

图1 微波炉电容器结构示意图
高压西林电桥高压臂的阻抗比对应的低压臂大的多，所以将试品和标准电容放在高压臂进行屏蔽保护，用屏蔽线从其低压端连接到低压臂上，在低压臂调节R3、C4的方法就十分安全。 图2 西林电桥
