ECU（ electronic control unit ）即电子控制单元，泛指汽车上所有电子控制系统。随着汽车电子自动化程度的越来越高，汽车零部件中也出现了越来越多的ECU参与其中，线路之间复杂程度也急剧增加。为了使电路简单化，精细化，小型化，汽车电子中引进了CAN总线来解决这个问题。因为CAN总线能将车辆上多个ECU 之间的信息传 递形成一个局域网络。 有效的解决线路信息传递所带来的复杂化问题。

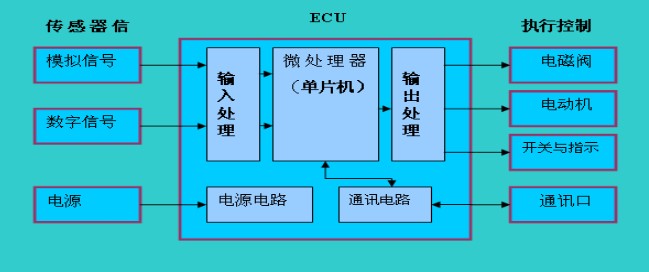

　　ECU有输入处理电路、微处理器（单片机）、输出处理电路、系统通信电路及电源电路组成，其结构如下图所示：

　　它是由输入电路、微机和输出电路等三部分组成。

　　输入电路接受传感器和其它装置输入的信号，对信号进行过滤处理和放大，然后转换成一定伏特的输入电平。从传感器送到ECU输入电路的信号既有模拟信号也有数字信号，输入电路中的模／数转换器可以将模拟信号转换为数字信号，然后传递给微机。

　　微机将上述已经预处理过的信号进行运算处理，并将处理数据送至输出电路。

　　输出电路将数字信息的功率放大，有些还要还原为模拟信号，使其驱动被控的调节伺服元件工作。

　　ECU具有运算与控制的功能，发动机在运行时，它采集各传感器的信号，进行运算，并将运算的结果转变为控制信号，控制被控对象的工作。

　　ECU实行对存储器（ROM、、RAM）、输入/输出接口（I/O）和其它外部电路的控制；存储器ROM中存放的程序是经过精确计算和大量实验取的数据为基础，这个固有程序在发动机工作时，不断地与采集来的各传感器的信号进行比较和计算。把比较和计算的结果控制发动机的点火、空燃比、怠速、废气再循环等多项参数的控制。

　　ECU具有故障自诊断和保护功能，当系统产生故障时，它还能在RAM中自动记录故障代码并采用保护措施从上述的固有程序中读取替代程序来维持发动机的运转，使汽车能开到修理厂。

　　目前在一些中轿车上，不但发动机上应用ECU，在其它许多地方都可发现ECU的踪影，例如ABS系统、四轮驱动系统、电控自动变速器、主动悬架系统、安全气囊系统、多向可调电控座椅等都配置有各自的ECU。
