百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为l rnm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。

　　百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

　　（1）百分表的使用 百分表常装在表架上使用，如图2所示。

　　图2百分表表架

　　图3百分表应用举例

　　6）百分表不用时，应使测量杆处于自由状态，以免使表内弹簧失效。

　　百分表可用来精确测量零件圆度、圆跳动、平面度、平行度和直线度等形位误差，也可用来找正工件，如图3所示。

　　（2）注意事项

　　1）使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。

　　2）使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。

　　3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显着凹凸不平的工作。

　　4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。

　　5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。

　　由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。

　　使用百分表和千分表时，必须注意以下几点；

　　1、使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。

　　2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在表架或磁性表座上，图1所示），夹持架要安放平稳，免使测量结果不准确或摔坏百分表。

　　用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。

　　图1 安装在专用夹持架上的百分表

　　3、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。图2所示。即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。

　　图2 百分表安装方法

　　4、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。因此，用百分表测量表面粗糙或有显着凹凸不平的零件是错误的。

　　5、用百分表校正或测量零件时，如图3所示。应当使测量杆有一定的初始测力。即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。当指针的零位稳定后，再开始测量或校正零件的工作。如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。

　　图3 百分表尺寸校正与检验方法

　　6、检查工件平整度或平行度时，如图4所示。将工件放在平台上，使测量头与工件表面接触，调整指针使摆动，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，反时针摆动，则说明了工件偏低了。

　　工件放在V形铁上、 工件放在专用检架上

　　图4 轴类零件圆度、圆柱度及跳动

　　当进行轴测的时候，就是以指针摆动数字为读数(点)，测量孔的时候，就是以指针摆动最小数字（点）为读数。

　　检验工件的偏心度时，如果偏心距较小，可按图5所示方法测量偏心距，把被测轴装在两之间，使百分表的测量头接触在偏心部位上（点），用手转动轴，百分表上指示出的数字和最小数字（点）之差的二分之一就等于偏心距的实际尺寸。偏心套的偏心距也可用上述方法来测量，但必须将偏心套装在心轴上进行测量。

　　图5 在两上测量偏心距的方法

　　偏心距较大的工件，因受到百分表测量范围的限制，就不能用上述方法测量。这时可用如图6所示的间接测量偏心距的方法。测量时，把V形铁放在平板上，并把工件放在V形铁中，转动偏心轴，用百分表测量出偏心轴的点，找出点后，工件固定不动。再用百分表水平移动，测出偏心轴外圆到基准外圆之间的距离a，然后用下式计算出偏心距e：

　　式中e--偏心距（mm）；D--基准轴外径（mm）；d--偏心轴直径（mm）；a--基准轴外圆到偏心轴外圆之间最小距离（mm）。

　　图6 偏心距的间接测量方法

　　用上述方法，必须把基准轴直径和偏心轴直径用百分尺测量出正确的实际尺寸，否则计算时会产生误差。

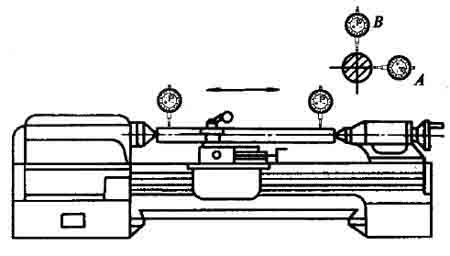

　　7、检验车床主轴轴线对刀架移动平行度时，在主轴锥孔中插入一检验棒，把百分表固定在刀架上，使百分表测头触及检验棒表面，图7所示。移动刀架，分别对侧母线A 和上母线B 进行检验，记录百分表读数的差值。为消除检验棒轴线与旋转轴线不重合对测量的影响，必须旋转主轴180?，再同样检验一次A、B的误差分别计算，两次测量结果的代数和之半就是主轴轴线对刀架移动的平行度误差。要求水平面内的平行度允差只许向前偏，即检验棒前端偏向操作者；垂直平面内的平行度允差只许向上偏。

　　A 侧母线位置           B 上母线位置

　　图7 主轴轴线对刀架移动的平行度检验

　　8、检验刀架移动在水平面内直线度时，将百分表固定在刀架上，使其测头顶在主轴和尾座间的检验棒侧母线上(图8位置A)，调整尾座，使百分表在检验棒两端的读数相等。然后移动刀架，在全行程上检验。百分表在全行程上读数的代数差值，就是水平面内的直线度误差。

　　图8 刀架移动在水平面内的直线度检验

　　9、在使用百分表和千分表的过程中，要严格防止水、油和灰尘渗入表内，测量杆上也不要加油，免得粘有灰尘的油污进入表内，影响表的灵活性。

　　10、百分表和千分表不使用时，应使测量杆处于自由状态，免使表内的弹簧失效。如内径百分表上的百分表，不使用时，应拆下来保存。
