布洛维光学硬度计
阅读:8792时间:2011-06-21 14:52:21

  布洛维光学硬度计是用于洛氏硬度试验、布氏硬度试验、维氏硬度试验的具有多功能用途的多用硬度计,能满足多种硬度试验需求。采用了旋转试验力变换机构和光学测量指示系统,在机体上装有压痕测量装置,具有很高的灵敏度,稳定性,适用于车间和试验室。

原理

  硬度是材料机械性能的重要指标之一,而硬度试验则是判断金属材料或零件质量的重要手段。由于金属的硬度与其他机械性能有相互对应关系,因此,大多数金属材料可以通过测定硬度近似地推算出其他机械性能,如强度、疲劳、蠕变和磨损等。洛氏硬度示值由光学投影屏直接读取,维氏、布氏硬度示值由显微镜装置测量(在相互垂直的二个方向测量),用其算术平均值查表获得,洛氏试验力的加荷、保荷、卸荷采用自动切换机构,试验力变换由手轮的旋转而获得。

结构

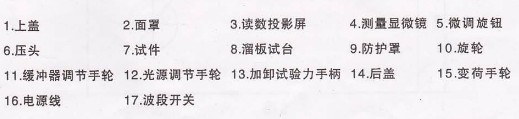

布洛维光学硬度计的结构

布洛维光学硬度计的结构2

维护

  1、试验人员应遵守操作规程,能在试验前后经常用标准块校对仪器。不经常使用的硬度计,开机后在标准块上要进行数次的硬度测定,稳定后,再进行零件的测定。

  2、硬度块的使用只能在工作面进行,其使用周期为二年。

  3、硬度计搬运时,应将接长杆固定,并取下砝码和吊杆,凡取下砝码、吊杆前,应先拔去电源插头。

  4、硬度计应保持清洁,试验完后罩上防尘罩。硬度块、球压头使用完毕应涂上防锈油,防止锈蚀。

  5、硬度计做好周期检定工作,每年至少一次以保证硬度计的准确性。

故障排除

现象

可能原因

排除方法

开机时,数码管不亮

1 电源不通

2 保险丝熔断

1 检查电源线是否导通

2 取出附件箱内的保险丝更换

长指针偏移,不对“C”位。

调整硬度示值后,会造成长指针的偏移。

参阅说明书,将螺母(24)略松,微量旋转M4螺钉,表盘对准“C”位,固定螺钉,旋紧螺母。

升降螺杆卡住



升降螺杆间的配合间隙很小,细小的线头或污垢可能造成卡住。



取下升降螺杆保护罩,用干净的布条擦净螺纹,再双手握住旋轮上下拉动升降螺杆(禁用沙纸磨擦螺杆)。

硬度示值偏差较大。



1  压头损坏。

2.升降螺杆(7)外的保护罩高出螺杆,碰到试台(8)。

3 砝码安装顺序颠倒。

4仪器放置不水平,砝码与机体内壁摩擦。

5总试验力或压头选用错误。



1更换金刚石压头或球压头。

2.将保护罩退下,低于升降螺杆上平面,然后拧紧螺钉。

3安装砝码组。

4用水平仪校准硬度计。

5按要求选用试验力和压头。
