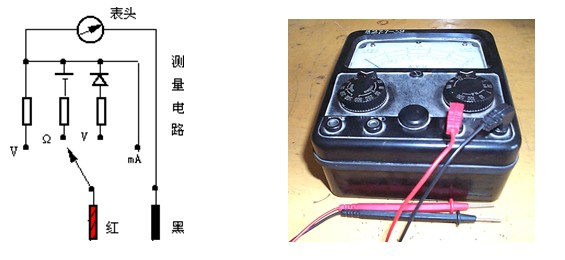

模拟万用表由表头、测量电路和转换开关三部分组成。

　　模拟万用表表头刻度线一般有四条，分别表示电阻、电压/电流以及电平的读数。

　　欧姆表各档的校准是以各自的中心电阻值为标准来进行的，所以在测量电阻时，应使指针尽量示于刻度标尺的正中央附近，以减小误差。电流表、电压表各档的校准是以各自的满刻度值为标准来进行的，因此测量时应使指针的示值尽量靠近满度值，以减小误差。

　　电平的测量实际上是以交流电压测量来实现的，因此，虽然电平是以功率比取对数来定义的，但它可以变换成电压的测量。由于零功率电平是在600W负载上获得lmW功率时的电平，则零功率电平时负载上的电压，这个电压数值就是零电平电压，因此电压（）电平：

　　式中，Vx为某点的电压值，单位为V。

　　表盘上分贝刻度是与交流电压的档（10V档）相对应的。

　　电磁式表头基本工作原理是先通过一定的测量机构将被测的模拟电量转换成电流信号，再由电流信号去驱动电磁式表头指针偏转，通过对相应的刻度板读数即可指示出被测量的大小。

　　一、准备工作

　　万用表应水平放置；调节“机械调零”螺丝，使指针指示在零位；红表笔插入“＋”插孔，黑表笔插入“－ ”插孔。

　　二、电阻的测量

　　1、正确选用W档。

　　2、欧姆调零：在进行电阻测量前，先将两根表笔“短接”，指针便向满刻度偏转；再调节“欧姆调零”电位器，使指针指在0W刻度上。

　　3、测出电阻值：将两根表笔分别接被测电阻的两端，电阻值=W档倍率×指针在刻度上的读数。

　　三、直流电流的测量

　　1、选择转换开关的直流电流量程档。

　　2、连接测量电路：万用表串联接入被测电路，红表笔接电流流入方向，黑表笔接电流流出方向。

　　3、读数：直流电流值等于直流电流量程相应刻度线的指针示值。

　　四、直流电压的测量

　　1、选择转换开关的直流电压档。

　　2、连接测量电路：红表笔接被测直流电压的正端，黑表笔接被测电压的负端。

　　3、读数：直流电压值等于直流电压档相应刻度线的指针示值。

　　五、交流电压的测量

　　1、选择转换开关的交流电压档。

　　2、两根测试笔接在被测交流电压的两端，不需考虑极性。

　　3、读数：交流电压值等于交流电压档相应刻度线的指针示值。

　　六、交流电流的测量

　　1、选择转换开关的交流电流量程档。

　　2、将万用表串联接入被测电路中，两表笔的连接不需考虑极性。

　　3、读数：交流电流值等于交流电流档相应刻度线的指针示值。
