DA转换器
阅读:22891时间:2011-06-08 15:22:44

  DA转换器就是将数字量转换为模拟量的电路。主要用于数据传输系统、自动测试设备、医疗信息处理、电视信号的数字化、图像信号的处理和识别、数字通信和语音信息处理等。

分类

  按数字量输入方式:并行输入和串行输入DA转换器。

  按模拟量输出方式:电流输出和电压输出DA转换器。

  按DA转换的分辩率:低分辩率、中分辩率和高分辩率DA转换器。

主要组成

  基准电压VREF

  T型(R-2R)电阻网络

  位切换开关BSi (i=0,1,…,n-1)

  运算放大器A

  输出电压VOUT与输入二进制数D0 ~ Dn-1的关系

  VOUT = -VREF(D020+ D121+ D222+ … + Dn-12n-1)/ 2n

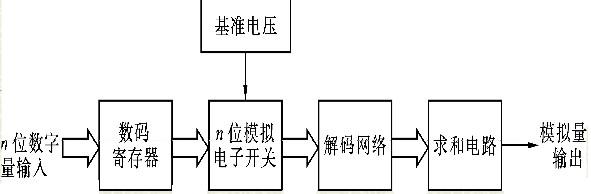

电路结构框图

DA转换器的电路结构框图

工作原理

  DA转换器输入的数字量是由二进制代码按数位组合起来表示的,任何一个n位的二进制数,均可用表达式

  DATA=D020+D121+ D222+…… +Dn-12n-1

  来表示。其中Di=0或1(i=0,1…n-1);20,21,…2n-1分别为对应数位的权。

  在DA转换中,要将数字量转换成模拟量,必须先把每一位代码按其“权”的大小转换成相应的模拟量,然后将各分量相加,其总和就是与数字量相应的模拟量,这就是DA转换的基本原理。

性能指标

  1、分辨率

  反映了DA转换器对模拟量的分辨能力,定义为基准电压与2n之比值,其中n为DA转换器的位数 。

  它就是与输入二进制数有效位LSB(Least Significant Bit)相当的输出模拟电压,简称1LSB。在实际使用中,一般用输入数字量的位数来表示分辨率大小,分辨率取决于DA转换器的位数。

  2、稳定时间(又称转换时间)

  输入二进制数变化量是满量程时,DA转换器的输出达到离终值±1/2LSB时所需要的时间。对于输出是电流型的DA转换器来说,稳定时间是很快的,约几μs,而输出是电压的DA转换器,其稳定时间主要取决于运算放大器的响应时间。

  3、精度

  指输入满刻度数字量时,DA转换器的实际输出值与理论值之间的偏差。该偏差用有效位LSB的分数来表示,如±1/2LSB或±1LSB。

  4、线性误差
