图一　　1.光源 2.毛玻璃 3.聚光镜 4.滤色镜 5.起偏镜 6.半波片 7.试管 8.检偏镜　9.物、目镜组 10.调焦手轮 11.读数放大镜 12.度盘及游标 13.度盘转动手轮

　　从光源(1)射出的光线，通过聚光镜(3)、滤色镜(4)经起偏镜(5)成为平面偏振光，在半波片(6)处产生三分视场。通过检偏镜(8)及物、目镜组(9)可以观察到如图二所示的三种情况。转动检偏镜，只有在零度时（旋光仪出厂前调整好）视场中三部分亮度一致（如图二b）。

　　         图二　　a.大于（或小于）零度的视场        b.零度视场         c.小于（或大于）零度视场

　　当放进存有被测溶液的试管后，由于溶液具有旋光性，使平面偏振光旋转了一个角度，零度视场便发生了变化（如图二a或c）。转动检偏镜一定角度，能再次出现亮度一致的视场。这个转角就是溶液的旋光度，它的数值可通过放大镜(10)从度盘(11)上读出。

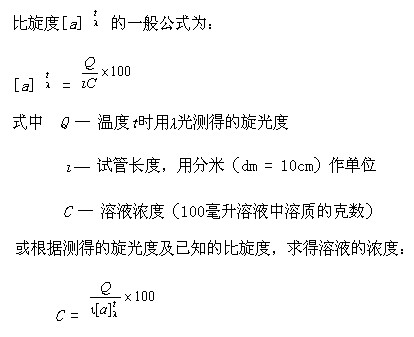

　　测得溶液的旋光度后，就可以求出物质的比旋度。根据比旋度的大小，就能确定该物质的纯度和含量了。

　　为便于操作，旋光仪的光学系统以倾斜20°安装在基座上。光源采用20瓦钠光灯（波长λ=5893A°）。钠光灯的限流器安装在基座底部，毋需外接限流器。旋光仪的偏振器均为聚乙烯醇人造偏振片。三分视界是采用劳伦特石英板装置（半波片）。转动起偏镜可调整三分视场的影荫角（旋光仪出厂时调整在3°左右）。旋光仪采用双游标读数，以消除度盘偏心差。度盘分360格，每格1°，游标分20格，等于度盘19格，用游标直接读数到0.05°（如图四）。度盘和检偏镜固为一体，借手轮（1）能作粗、细转动。游标窗前方装有两块4倍的放大镜，供读数时用。

　　（1）将旋光仪接于220V交流电源。开启电源开关，约5分钟后钠光灯发光正常，就可开始工作。

　　（2）检查旋光仪零位是否准确，即在旋光仪未放试管或放进充满蒸馏水的试管时，观察零度时视场亮度是否一致。如不一致，说明有零位误差，应在测量读数中减去或加上该偏差值。或放松度盘盖背面四只螺钉，微微转动度盘盖校正之（只能校正0.5°左右的误差，严重的应送制造厂检修）。

　　（3）选取长度适宜的试管，注满待测试液，装上橡皮圈，旋上螺帽，直至不漏水为止。螺帽不宜旋得太紧，否则护片玻璃会引起应力，影响读数正确性。然后将试管两头残余溶液揩干，以免影响观察清晰度及测定精度。

　　（4）测定旋光读数：转动度盘、检偏镜、在视场中觅得亮度一致的位置，再从度盘上读数。读数是正的为右旋物质，读数是负的为左旋物质。

　　（5）采用双游标读数法可按下列公式求得结果：Q=（A+B）/2

　　式中：A和B分别为两[1]游标窗读数值。如果A=B，而且度盘转到任意位置都符合等式，则说明旋光仪没有偏心差（一般出厂前旋光仪均作过校正），可以不用对项读数法。

　　（6）旋光度和温度也有关系。对大多数物质，用λ=5893A°（钠光）测定，当温度升高1℃时，旋光度约减少0.3%。对于要求较高的测定工作，能在20℃±2℃的条件下进行。
