1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485/RS-422标准。

　　2、电气接口：RS-232C接口DB9孔型连接器

　　RS-485/RS-422接口孔型连接器

　　3、传输介质：双绞线或屏蔽线

　　4、工作方式：异步半双工或异步全双工

　　5、信号指示：三个信号指示灯TXD/RXD/PWR

　　6、隔离度：隔离电压3500VRMS  500VDC连接

　　7、传输速率：115.2K BPS到1.2KM

　　38.4KBPS到2.4KM

　　600BPS到5KM

　　8、传输距离：0-5公里。

　　1．模拟量隔离转换器

　　由于现场DAS系统实际采用德国西门子公司AS235电站专用控制系统，因此我们选用大连达西公司推荐的德国AHMS/TV271模拟量隔离转换器，其原理框图如图1所示。

　　其主要性能及特点：

　　1－通讯电阻；2－阻幅器；3－电源转换器；4－交流转换器；

　　5－绿灯（供电电源）；6－整流器；7－限幅器；8－输入放大器；

　　9－信号转换器；10－输出放大器；HK－通讯插孔；E－输入信号；

　　A－输出信号；PWR－供电电流。

　　图1　模拟量隔转换器原理图

　　（1）可实现输入与输出之间的信号隔离、输入与供电电源之间的隔离、输出与供电电源之间的隔离，地防止强电信号的串入。

　　（2）精度高，负载能力大，隔离能力强，可隔离交流电压1500V。

　　（3）在隔离器前面板上通过电源指示灯、模件故障报警灯及测量通道实时反映是否串入强电信号。

　　（4）可向两线制变送器供电（24VDC），具有一定的抗RFI/EMI（无线射频/电磁干扰）能力。

　　（5）信号隔离形式多样，我们主要选用输入4～20mA直流信号、输出4～20mA及0～10V直流信号。

　　同时根据现场实际，又选择了部分非供电方式模拟量隔离转换器，其工作原理参照供电方式隔离转换器。

　　2．开关量隔离转换器

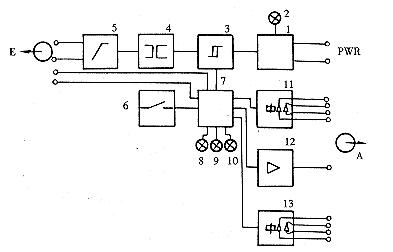

　　开关量隔离转换器选用AHTS920型双通道隔离转换器，工作原理如图2所示。

　　1－稳压器；2－绿灯（电源指示）；3－电气隔离；4－比较器；5－限幅单元；

　　6－切换开关；7－控制逻辑；8－红灯（故障灯）；9－黄灯（输入指示）；

　　10－黄灯（输出指示）；11－继电气（输出）；12－输出信号（电气信号）；

　　13－警继电器（故障信号）；E－输入信号；A－输出信号；PWR－供电电源。

　　图2　开关量隔离转换器工作原理图

　　其主要性能及特点

　　（1）可实现输入与输出之间的信号隔离、输入与供电电源之间的隔离、输出与供电电源之间的隔离，防止强电信号的串入。

　　（2）精度高，负载能力大，隔离能力强，可隔离交流电压1500V。

　　（3）采用继电器输出，触点电压ACmax250V/4　A，DCmax200V/90W。

　　（4）在隔离器前面板上通过电源指示灯、信号故障报警灯及输入/输出信号状态灯实时反映是否串入强电信号。

　　1、数据通信失败

　　检查接口连接是否正确、检查供电电压及极性是否正确、检查设备的接口类型与接口转换器的是否存在正确的转换模式上。

　　2、数据丢失或错误

　　检查数据通信设备两端数据速率、格式是否一致。

　　1．安装

　　隔离转换器安装在现场信号进入DAS系统之前，因此对于模拟量信号、模拟量隔离转换器输入输出电缆均采用软屏蔽电缆，以消除外来电磁干扰。隔离器工作电源为直流24V，采用双路稳压电源互为备用，稳压电源入口电压采用从不同电源段送来的两路交流电源。

　　2．应用效果

　　在3号机组大修中，完成了隔离转换器系统改造并随机组运行，隔离转换器系统运行正常，模拟量信号采集模件、开关量信号采集模件至今未发生因模件串入强电而导致损坏，这就证明光电隔离转换器在电厂数据采集系统中应用效果良好。
