电容式物位传感器是根据圆筒电容器原理进行工作的。其结构如同2个长度为L 、半径分别为R和r的圆筒型金属导体，中间隔以绝缘物质，当中间所充介质是介电常数为ε1的气体时，两圆筒的电容量为：

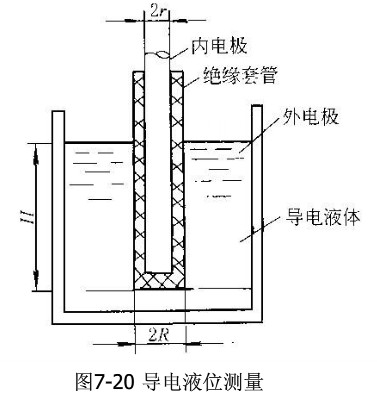

　　如果被测介质为导电性液体时，电极要用绝缘物（如聚乙烯）覆盖作为中间介质，而液体和外圆筒一起作为外电极。假设中间介质的介电常数为ε3，电极被浸没长度为l，则此时电容器所具有的电容量为：

　　其中：R 和r 分别为绝缘覆盖层外半径和内电极外半径。由于ε3 为常数，所以C 与l 成正比。

　　如果电极的一部分被介电常数为ε2的液体（非导电性的）浸没时，则必须会有电容量的增量△C 产生（因ε2>ε1），此时两极间的电容量C=C1+△C。假如电极被浸没长度为l，则电容增量为：ε1），此时两极间的电容量C=C1+△C。假如电极被浸没长度为l，则电容增量为：

　　当ε2、ε1、R、r不变时，电容量增量△C与电极浸没的长度l 成正比，因此测出电容增量数值便可知道液位高度。

　　电容式物位传感器有两个导体电极（通常把容器壁作为一个电极），由于电极间是气体、流体或固体而导致静电容的变化，因此可以敏感物位。它的敏感元件有三种形式，即棒状、线状和板状，其工作温度、压力主要受绝缘材料的限制。电容式物位传感器可以采用微机控制，实现自动调整灵敏度，并且具有自诊断的功能，同时能够检测敏感元件的破损、绝缘性的降低、电缆和电路的故障等，并可以自动报警，实现高可靠性的信息传递。由于电容式物位传感器无机械可动部分，且敏感元件简单，形状和结构的自由 以大，操作方便。

　　1．高频电感电容电桥电路

　　电桥由两个电感臂L2，L3和两个电容臂C1，CX组成，由电感L1高频振荡的电源供电，被测电容CX接入测量臂，而另一参比臂中接有可变电容C1 ，用以调整电桥平衡。扼流圈L0有高频滤波性能，Re用来调整测量范围，电桥形成不平衡输出，经二极管整流后，在显示仪表毫安表中显示出液位高低。高频电感电容电桥结构简单，调整方便，但精度不高，线性差。

　　2．利用电容充放电原理的测量电路

　　利用电容式充放电原理来测量电容的液位计。电容液位传感器把液位变化变为电容变化，测量前置电路利用电容充放电原理，把电容变化为直流电流的变化，经与调零单元的零点电流比较后，再经直流放大，然后进行指示或远传。晶体振荡器用来产生高频恒定频率的方波（实为梯形波），经分频后，通过多芯屏蔽电缆与显示仪表部分相连，这样可减小传输电缆分布电容的影响，并减小干扰的影响。

　　1 非导电介质的液位测量

　　2 导电介质的液位测量

　　3 固体料位的测量
