雷达散射截面测试仪采用全新的设计理念与技术方案，使整机的关键技术性能指标获得显着提高；在软件方面，应用配置高性能奔腾微处理器芯片的嵌入式计算机和基于Windows操作系统的平台环境，使整机的互联性和易用性得到极大提升。与上一代雷达散射截面测试系统相比，其在测量速度、动态范围、测量稳定性等方面都有明显改善，是上一代雷达散射截面测试系统的更新换代产品。
1、具有频响和隔离校准方式
2、8.4英寸真彩色高分辨率LCD显示
3、具有时域测量、角域测量和硬件时域门等测量功能
4、一键式操作大大简化测量设置步骤，提高工作效率
5、 Windows XP操作系统，中文菜单，兼备英文菜单选项
6、具有USB、GPIB、LAN、标准并口、RS232串口和VGA显示接口
| 发射频率范围 | 45MHz～20GHz | 45MHz～40GHz |
| 发射频率分辨率 | 1Hz | |
| 发射频率准确度 | ±1ppm(23℃±3℃) | |
| 发射端口输出功率准确度 | ±2.5dB | |
| 发射端口输出谐波抑制 | ≤-25dBc | |
| 发射端口输出非谐波抑制 | ≤-20dBc | |
| 发射端口功率线性度 | ±2.0dB | |
| 发射功率 | +10dBm | |
| 接收灵敏度 | 接收端口1 | 接收端口1(前置放大) |
| 45MHz～3.2GHz ≤-105dBm 3.2～10GHz ≤-115dBm 10～20GHz ≤-106dBm |
45MHz～3.2GHz ≤-122dBm 3.2～20GHz ≤-125dBm 20～40GHz ≤-120dBm | |
| 接收端口 2 | 接收端口 2 | |
| 45MHz～3.2GHz ≤-110dBm 3.2～10GHz ≤-115dBm 10～20GHz ≤-106dBm |
45MHz～3.2GHz ≤-110dBm 3.2～20GHz ≤-115dBm 20～40GHz ≤-100dBm | |
| 接收端口 3 | 接收端口 3 | |
| 45MHz～3.2GHz ≤-110dBm 3.2～10GHz ≤-115dBm 10～20GHz ≤-106dBm |
45MHz～3.2GHz ≤-110dBm 3.2～20GHz ≤-115dBm 20～40GHz ≤-100dBm | |
| 接收端口1dB压缩电平 | ≥-10dBm | 接收端口1 |
| 45MHz～20GHz ≥-22dBm 20～40GHz ≥-25dBm | ||
| 接收端口2、3 | ||
| 45MHz～20GHz ≥-10dBm 20～40GHz ≥-15dBm | ||
| 发射端口与接收端口隔离 | ≥90dB(与接收端口1、2) ≥80dB(与接收端口 3 ) | |
| 中频带宽 | 最小1Hz，5MHz，步进方式，共计40种 | |
| 端口接头形式 | 3.5mm(阳头)，系统阻抗50欧姆 | 2.4mm(阳头)，系统阻抗50欧姆 |
| 测量端口数 | 3个 | |
| 测量接收机数 | 4个 | |
| 数字接口 | USB接口、RS232串口、GPIB接口、标准并口、 VGA接口、 LAN接口 | |
| 本振输出(选件) | 频率： 53MHz～20GHz，功率：-3dBm～+7dBm(典型值) | |
| 硬件时域门功能(选件) | 脉冲调制开关比 | 脉冲调制开关比 |
| 45MHz～3.2GHz ≥64dB 3.2～20GHz ≥80dB |
45MHz～3.2GHz ≥64dB 3.2～40GHz ≥80dB | |
| 脉冲调制上升时间 ≤30ns | ||
| 脉冲调制下降时间 ≤30ns | ||
| 最小脉冲宽度 ≤100ns | ||
| 脉冲步进分辨率 16.7ns | ||
| 操作系统 | Windows XP | |
| 显示方式 | 8.4 英寸高亮度液晶 | |
| 测量域 | 频域、时域、角域 | |
| 外形尺寸(宽×高×深) | 426mm×266mm×452mm(不含底脚、把手) 464mm×282mm×542mm(含底脚、把手) | |
| 功耗 | ≤300W | |
| 重量 | ≤32kg | |
人性化用户界面简洁直观，便于操作，可提高测试效率

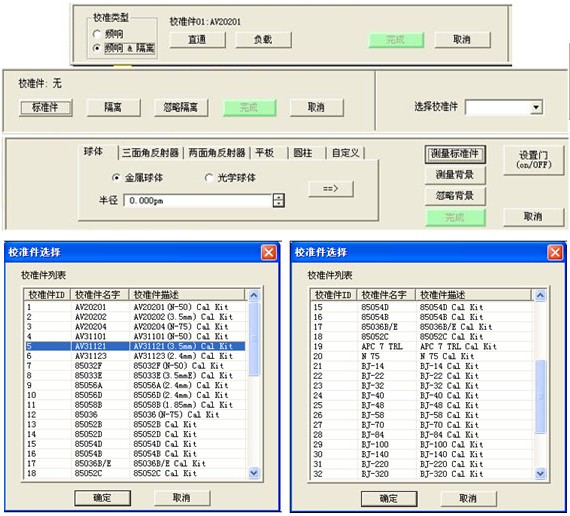

校准类型灵活可选
本产品提供频响校准、频响与隔离校准类型，可根据实际测试需要选择金属球、金属平板、金属角反射器、龙伯透镜等多种校准件，方便不同应用环境下的高精度测试需求。
外设接口丰富，灵活实用
本产品采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台，实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口(包括GPIB、USB、LAN和并行接口等)完成数据通讯的选择。

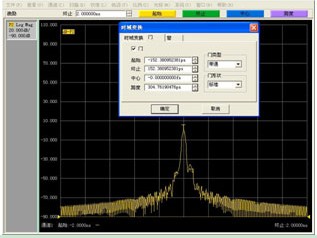

时域分析可用于测试背景分析与干扰抑制
本产品可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定RCS测试背景干扰分布情况，实现被测目标与测试干扰的时域分离，结合软件时域门实现测试背景干扰抑制，提高测试精度。
自动化测试
用户可将测试结果发送至本地/联网打印机或传输至远程数据处理服务终端，方便完成对测试数据的后级分析与处理。自动化测试在测试过程中可节省大量时间，通过灵活的自动化环境有效降低测试成本：
◆ 利用SCPI命令对本产品进行控制，完成自动化测试
◆ 直接从本产品或外部PC机通过LAN或GPIB接口执行代码，本产品可作为测试系统的主控机
◆ 应用程序可在本产品上直接运行，无需外部PC机
