自动增益控制是限幅输出的一种,它利用线性放大和压缩放大的有效组合对助昕器的输出信号进行调整。当弱信号输入时,线性放大电路工作,保证输出信号的强度;当输入信号达到一定强度时,启动压缩放大电路,使输出幅度降低。也就是说,AGC功能可以通过改变输入输出压缩比例自动控制增益的幅度。AGC细分为AGCi(输入自动增益控制)和AGCo(输出自动增益控制)。
若接收信号几μv~几mv变化,即信号强弱比为10三次方~10四次方。
变化原因:
距离不同、电台发射功率不同：
移动电台、短波信号衰落，强弱变化相对缓慢。
因信号强弱变化大，若放大器增益固定，则造成:
(1)使后级放大器偏离线性区，信号失真：
如:电视信号的同步头被压缩或消去，使同步失控。严重时，产生大信号阻塞(进入截止、饱和区)：
(2)增加混频组合频率干扰和非线性：
(1)增益控制范围大：
如:电视AGC:20~60dB。
(2)保持系统良好的信噪比特性：
(3)控制灵敏度高：
如:电视AGC:-3dB以内。
(4)控制增益变化时，幅频、群时延特性不变,以减小信号失真：
(5)控制特性受温度影响小。

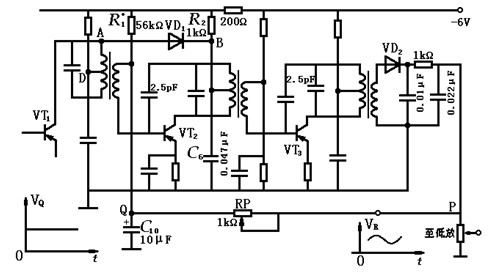

1.广播接收机中的AGC电路
2.AGC方式高线性调幅
3.AGC方式高线性功放
