发光二极管
阅读:33071时间:2010-09-21 17:12:19

  发光二极管通常称为LED,能完成数十种不同的工作,并且在各种设备中都能找到它们的身影。例如它们可以组成电子钟表 表盘上的数字,从遥控器 传输信息,为手表表盘照明并在设备开启时向您发出提示。 如果将它们集结在一起,可以组成超大电视屏幕上的图像,或是用于点亮交通信号灯

原理

  一个二极管由一段P型材料同一段N型材料相连而成,且两端连有电极。这种结构只能沿一个方向传导电流。当二极管两端不加电压时,N型材料中的电子会沿着层间的PN结(junction)运动,去填充P型材料中的空穴,并形成一个耗尽区。在耗尽区内,半导体材料回到它原来的绝缘态--即所有的空穴都被填充,因而耗尽区内既没有自由电子,也没有供电子移动的空间,电荷则不能流动。

发光二极管原理

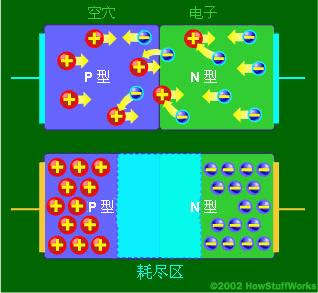

  在PN结(junction)内,N型材料中的自由电子填充了P型材料中的空穴。这样,在二极管的中间就产生了一个绝缘层,称为耗尽区。

  为了使耗尽区消失,必须使电子从N型区域移往P型区域,同时空穴沿相反的方向移动。为此,您可以将二极管N型的一端与电路的负极相连,同时P型的那一端与正极相连。N 型材料中的自由电子被负极排斥,又被正极吸引;而P型材料中的空穴会沿反方向移动。如果两电极之间的电压足够高,耗尽区内的电子会被推出空穴,从而再次获得自由移动的能力。此时耗尽区消失,电荷可以通过二极管。

发光二极管原理

  当电路的负极与N型层、正极与P型层相连时,

  电子和空穴开始迁移,而耗尽区将消失。

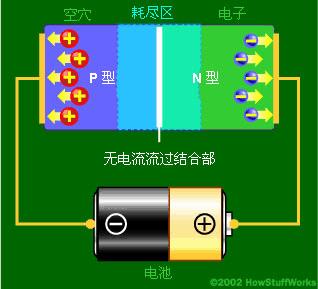

  如果您试图让电流沿反方向流动,将P型端连接到电路负极、N型端连接到正极的话,电流将不会流动。N型材料中带负电的电子会被吸引到正极上;P型材料中带正电的空穴则会被吸引到负极上。由于空穴与电子各自沿着错误的方向运动,PN结将不会有电流通过,耗尽区也会扩大。

发光二极管原理

分类

  发光二极管按发光颜色分为:红色光、黄色光、绿色光、红外光等。

  发光二极管按外形分为:圆形、长方形、三角形、正方形、组合形、特殊形等。

封装形式

  发光二极管有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等形式。
