1.为数字式频率显示及异常检测器

　　2.可设置手工或自动复归，自动复归 延迟时间为可设置为1秒至10秒。

　　3.频率过高及过低延迟时间可设置为 1秒至10秒。

　　4.可设置频率过高不检测或频率过低 不检测。

　　5.可作频率过高检测50~99Hz及频率过 低检测10~60Hz。

　　6. 使用石英震荡器 + 数字IC组成，可进行高精度频率检测，检测精度在 0.1Hz以内。

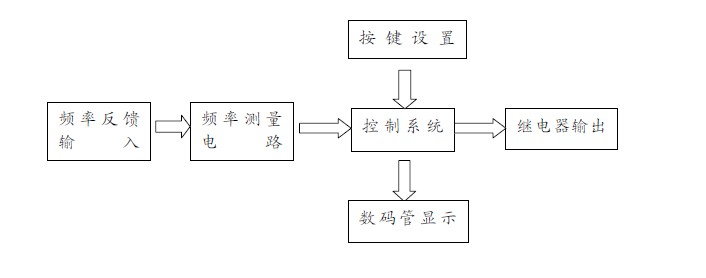

　　频率继电器是一种采用数字集成电路控制的继电器，它通过滤波器滤掉输入电压信号中的谐波分量、直流分量和干扰信号，以还原出被测电压频率，通过比较电路获得等频率的方波信号，经过运放器和单片机的处理运算，计算出电压的频率。当测得的频率到达设定值时，单片机会控制相应的继电器动作，完成相应的控制。

　　1. 频率整定值误差：在频率整定范围内，频率整定值误差不大于±0.015Hz。

　　2. 频率整定值范围：45Hz～49.5Hz，最小频率整定级差0.0125Hz。

　　3. 欠频动作返回系数不大于1.002，返回时间不大于60ms。

　　4. 设有工作正常（监视）级，当电网频率在 51Hz以下且继电器内部主回路正常时，工作正常级指示灯发出显示：若继电器内部主回路出现故障时该指示灯熄灭（继电器的主回路见前面工作原理叙述）。

　　5. 设有两挡解除闭锁级，挡为49.5Hz，第二挡为49.26Hz。当电网频率低于解除闭锁级所选定的频率定值时，解除闭锁指示灯亮，表示允许继电器欠频动作回路动作；当电网频率高于闭锁级所选定的频率定值时，该灯熄灭，表示闭锁住欠频动作回路的出口，防止继电器在电网频率正常时由于欠频动作出口三极管击穿等故障引起的误动。

　　6. 设有滑差闭锁电路，其整定公式为df/dt =K（Hz/s），式中df为解除闭锁级与欠频动作级的频率整定值之差，dt有八挡，分别为0.01，0.02，0.04，0.08，0.1，0.2，0.4，0.8，dt采用脉冲计数电路，K（Hz/s）根据电网情况选定。

　　7. 设有一个欠频动作级，欠频动作频率整定公式为N=2/fD×105， 式中fD为整定频率，N为指轮开关整定值，采用三位指轮开关进行整定。欠频动作有两副用于220V直流回路的触点，每副触点容量为30W。

　　8. 欠频动作回路带有延时，其延时部分采用脉冲记数电路，延时t共设九挡，分别为0.08，0.1，0.15，0.2，0.3，0.5，15，20，25s。用户根据需要通过开关进行选择。

　　3.9  继电器输入端电压工作范围为交流60V～120V，60V以下（约55V左右）自动进行低电压闭锁。

　　10. 继电器内部为6，12，24V直流稳压电源，由输入电压信号整流稳压得到，正常功耗不大于3.5VA，不需另外电源。

　　11. 内部设有低频试验信号，运行中可手动开关对继电器进行传动试验，试验前先解开屏后跳闸回路压板，以防误切负荷。

　　12. 继电器设有中央信号触点，触点容量为直流220V，30W，当继电器主回路出现故障、欠频动作回路出现故障及出现滑差闭锁情况时，可以通过中央信号触点报警。

　　13. 不受电网高次谐波的影响。

　　14. 高频干扰

　　继电器在动作值的临界状态下，所有输入和输出回路用2500V高频衰减振荡波作共态干扰试验，交流输入回路用1000V高频衰减振荡波作横态干扰试验，均不应误动或拒动。

　　15. 介质强度

　　继电器各导电电路对外露非带电金属部分及外壳之间，应能承受2kV，50Hz的交流试验电压，历时1min试验，而无绝缘击穿或闪络现象。

　　16. 热性能

　　当环境温度为50℃，输入变压器线圈长期承受110％额定电压，频率为额定值时，线圈温升不超过55℃。

　　17. 触点断开容量

　　在直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为30W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，为100VA。

　　18. 触点长期允许闭合电流为1A。

　　19. 继电器的电寿命为5×103次，机械寿命为104次。

　　20. 功率消耗

　　在额定电压下，继电器线圈所消耗的功率不大于3.5VA。
